生物3D打印模型在先天性心臟病TOF-MAPCAs治療中的應用
在兒科心血管領域，有一種罕見卻棘手的疾病 —— 法洛四聯癥合并主肺動脈側支循環（TOF-MAPCAs）。它屬于先天性肺動脈狹窄的特殊類型，患者血管解剖結構復雜且個體差異極大，手術干預難度高，術后還常面臨遠端血管狹窄、閉鎖等問題，嚴重威脅患兒生命健康。而傳統治療中，缺乏能精準模擬患者血管情況的體外模型，給手術培訓、治療方案優化帶來諸多限制。不過，一項發表在《Journal of the American Heart Association》的研究，通過 3D 生物打印技術為這一困境帶來了突破性解決方案。
一、疾病困境：復雜解剖 + 個體差異，治療難題待解
TOF-MAPCAs 的核心挑戰在于其 “異質性”。患者體內的主肺動脈側支動脈（MAPCAs），其起源、數量、大小和走行各不相同，就像每個人的指紋一樣獨特。目前主流的治療方式是通過手術將側支動脈吻合，建立集中的肺動脈連接，再植入右心室到肺動脈的管道。但即便手術操作精準，仍有不少患者術后出現遠端肺動脈狹窄，且需維持肺部各區域壓力均衡，否則可能引發右心室高血壓等嚴重并發癥。
更關鍵的是，傳統研究工具存在明顯短板：2D 或普通 3D 血管模型無法模擬真實的血流動態環境；動物模型的遺傳和生理特征與人類差異大，研究結果難以直接轉化到臨床；而直接在患者身上測試新手術技術或器械，風險又過高。因此，構建能貼合患者個體情況的體外模型，成為突破治療瓶頸的關鍵。
二、創新方案：從患者影像到 3D 模型，復刻 “專屬血管”
研究團隊另辟蹊徑，以患者自身的血管影像數據為基礎，結合 3D 打印與生物打印技術，打造出可用于治療研究的 “個性化血管模型”，整個過程分為三大核心步驟：
1. 精準獲取患者血管數據
研究選取了兩類典型患者：一名 3 天大的新生兒和一名 14 歲的青少年。通過計算機斷層掃描（CT）或 3D 旋轉血管造影技術，捕捉患者肺動脈及側支動脈的詳細解剖信息。其中，針對青少年患者的 3D 旋轉血管造影，還特別采用了呼吸控制和心臟起搏技術，減少影像偽影，確保血管細節清晰可辨。
2. 構建數字模型與實體打印

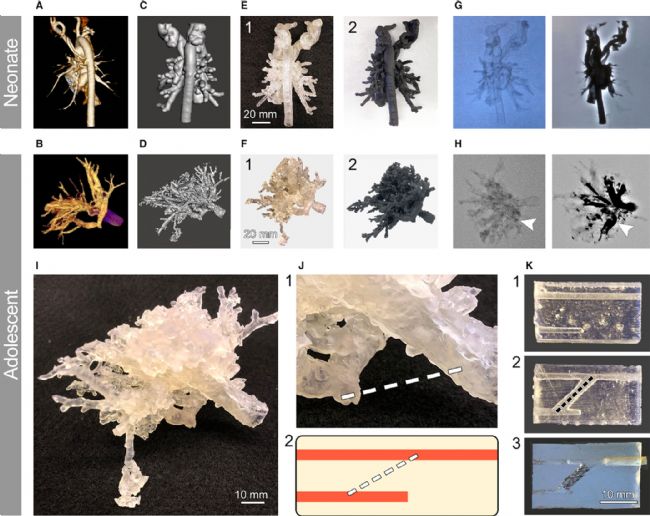

利用專業建模軟件（如 Autodesk Meshmixer、Vitrea），將影像數據轉化為數字 3D 模型，并設計出 1 毫米厚的血管 “外殼”（便于后續灌注實驗）。隨后，通過兩種方式制作實體模型：
合成樹脂模型：使用立體光刻打印機，分別采用透明樹脂（Clear Resin，便于觀察內部血流）、柔性樹脂（Flexible Resin，模擬血管彈性）等材料打印，經過異丙醇清洗、紫外線固化等后處理，確保模型結構穩定。

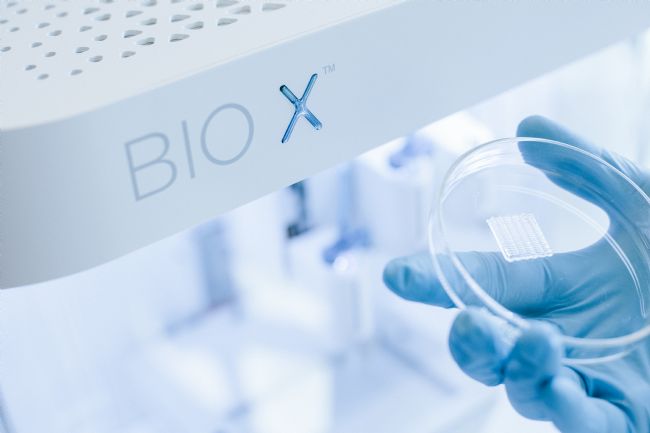

生物混合模型：以 20% 濃度的明膠甲基丙烯酸酯（GelMA）為核心材料（這種水凝膠能模擬人體軟組織的剛度，且支持細胞附著生長），加入光引發劑后，通過CELLINK Bio X生物打印機打印或手動澆鑄成型，再搭配3D 打印的樹脂外殼固定，預留灌注接口，最終形成可模擬真實血管生理特性的生物模型。
3. 模擬手術干預與血流分析

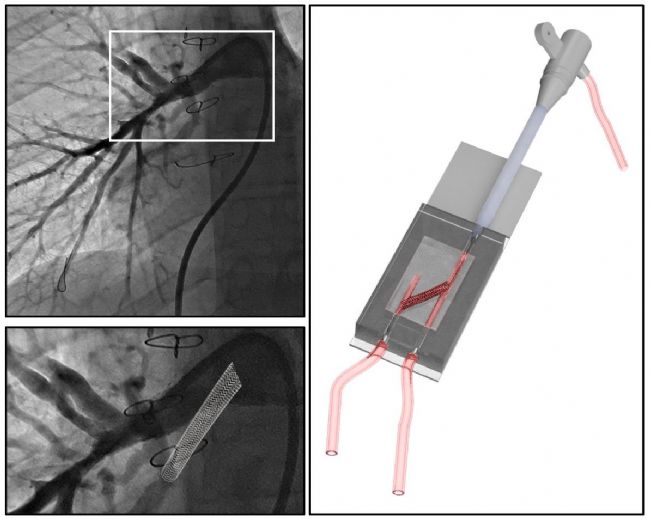

為驗證模型的實用性，研究團隊在模型上模擬了臨床常用的血管再通手術：通過熒光透視引導，將導管、導絲和支架（3×15 毫米）精準植入，建立閉鎖肺動脈與側支動脈的連接。術后，向模型內灌注造影劑（如 Omnipaque），觀察血流是否通暢；同時，利用計算流體動力學（CFD）技術，模擬真實血流狀態，分析流速、壓力分布等關鍵參數，評估手術效果。
1. 精準復刻血管解剖，貼合臨床實際
無論是合成樹脂模型還是生物混合模型，其血管結構都與患者原始造影圖像高度吻合。透明樹脂模型能清晰觀察到血管內的血流情況；生物模型則能模擬真實血管的力學特性，支架植入后可穩定維持血流通道，與臨床手術效果一致。例如，在青少年患者的模型中，成功還原了此前手術遺留的 “近閉鎖血管” 結構，為后續測試再通技術提供了精準的 “實戰場景”。
2. 成功驗證新干預技術，降低手術風險
研究團隊在模型上測試了一種針對閉鎖血管的導管介入方案：通過特殊導絲突破閉鎖段，再植入支架建立血流通道。結果顯示，優化后的操作流程能有效避免血管損傷，術后造影劑可順暢流過吻合處，證明該技術具備可行性。這意味著，未來醫生可先在模型上反復演練復雜手術，優化操作細節，再應用到患者身上，大幅降低手術風險。
3. 助力血流機制研究，優化治療方案
借助 CFD 分析，研究團隊還發現了手術中的關鍵血流特征：例如，支架植入后血管內的峰值流速約為 41 毫米 / 秒，分支處血流分配均勻，但在收縮期減速階段，血管連接入口會出現輕微血流再循環（可能增加后續狹窄風險）。這些發現為進一步調整支架位置、優化血管連接角度提供了數據支持，有助于制定更精準的個性化治療方案。
四、臨床意義與未來方向：從模型到患者，改善治療結局
這項研究的價值不僅在于構建了一種新模型，更在于為復雜心血管疾病的治療開辟了新路徑：
手術培訓：模型可作為 “模擬器”，讓年輕醫生在無風險環境下練習復雜血管吻合、支架植入等操作，提升臨床技能。
術前規劃：針對每一位患者的模型，醫生可提前模擬多種手術方案，選擇最優路徑，減少術中決策時間。
新藥與器械研發：模型可用于測試新型支架、導管或藥物的效果，加速研發進程，降低臨床試驗成本。
不過，研究也指出當前的局限性：例如，構建數字模型需要心外科、放射科等多學科專業技能，技術門檻較高；生物模型的長期細胞存活、大規模細胞化等問題仍需進一步解決；CFD 分析目前未納入血管壁彈性等復雜生理參數，模擬結果仍需完善。
未來，研究團隊計劃進一步優化模型：結合患者干細胞衍生的心肌細胞或內皮細胞，讓生物模型更接近真實血管的生理狀態；完善 CFD 模型，納入更多臨床參數；同時開發更簡便的建模工具，降低技術門檻，讓這種 “個性化模型” 能更廣泛地應用于臨床，最終為 TOF-MAPCAs 等復雜先天性心臟病患者帶來更好的治療結局。
