CRISPR/Cas9設計工具，讓基因編輯不再高冷！

CRISPR/Cas9已經成為最常用的基因編輯系統。CRISPR/Cas9包括2部分：Cas9核酸內切酶和sgRNA(single guide RNA)，sgRNA由天然的tracrRNA (transactivating crRNA)和crRNA (CRISPR RNA)融合而來。

使用CRISPR/Cas9工具進行基因敲除等基因編輯時，首先要進行sgRNA設計。理論上只要根據PAM序列(SpCas9識別的最佳PAM是5-NGG-3)對所需靶向的物種基因組進行掃描，即可設計所有可能的sgRNA。但如何設計合理有效的sgRNA則需要謹慎考慮，因為這將決定其基因編輯結果。



圖1 CRISPR/Cas9系統^[2]


隨著近年來研究的不斷深入，研究者對CRISPR/Cas9系統機制已有非常全面的了解。這些研究結果也促進了大量的sgRNA設計工具的出現^[1,3]，從而給研究者提供了快速、高效的sgRNA設計選擇。

sgRNA的5’包括20nt的protospacer序列，該序列和靶向DNA序列互補以實現雙鏈切割；其3’則為固定的一段具有莖環(stem-loop)結構的支架序列(scaffold sequence)，該序列和Cas9蛋白帶正電的凹槽相互作用形成核糖核蛋白復合物(ribonucleoprotein complex, RNP)。一般sgRNA序列大多指20nt的protospacer序列。

大部分的sgRNA設計工具，除展示設計序列外，主要包括效率和特異性評價，并給出參考評價分值。而不同工具所基于的數據和算法，導致給出特異性和效率結果可能不同。由于sgRNA特異性主要取決于是否存在潛在的錯配序列，不同工具間結果一致性往往較高；但是對于效率預測，目前并沒有非常成熟的預測工具，研究者使用時需要謹慎參考。



在工具設計頁面上，不同的工具偏重點不同。很多工具提供不同的物種基因組序列，可使用基因ID直接獲得sgRNA；或者通過輸入候選序列進行sgRNA設計。并且大都能提供多種CRISPR/Cas系統以供設計。

下面簡單介紹幾種sgRNA設計工具：

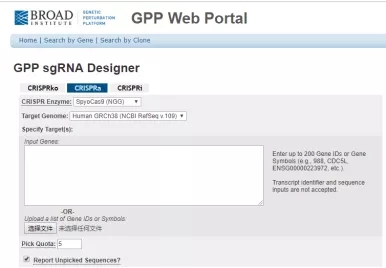

Broad Institute GPP

(https://portals.broadinstitute.org/gpp/public/analysis-tools/sgrna-design)

較早出現的sgRNA在線設計工具，主要基于Doench等人2篇非常全面深入的sgRNA設計優化研究^[4,5]，以提供最高效率和最小脫靶可能的sgRNA設計。

該工具可應用于CRISPRko，CRISPRa(CRISPR activation)和CRISPRi(CRISPR interference)的sgRNA設計。提供包括SpCas9、SaCas9、AsCas9和enAsCas9四種CRISPR工具，以及human、mouse和rat三種物種基因組設計選擇。該工具可以通過序列直接輸入、基因ID和序列文件導入進行設計。大部分在線工具同時能提供在線展示和下載。但該工具設計結果需要下載，不提供在線的結果展示。

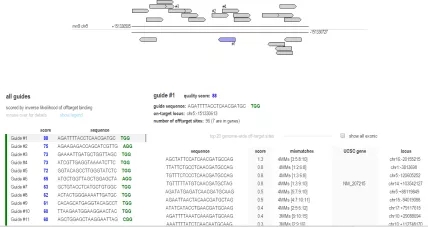

crispr.mit.edu(R.I.P)



曾經最為廣泛使用的sgRNA設計工具(已于2017關閉)。提供WT和nickases兩種Cas9的sgRNA設計。其優點是通過算法預測，對設計的sgRNA給出高、中、低三個可用等級便于使用者快速選擇。其頁面設計能快速瀏覽sgRNA的潛在脫靶位點，非常受研究者喜愛。

一個致命問題是該工具過濾了重復序列區域(repeat region)，這樣如果你的sgRNA序列在基因組上存在多個重復，該工具并不能提醒。

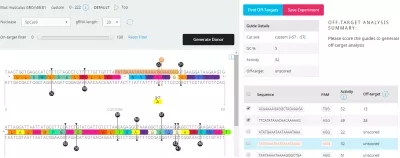

Deskgen

(https:///landing/#/)

隨著CRISPR/Cas9的服務提供商的興起，一些企業推出的sgRNA設計工具也非常具備使用性，并且這些工具往往貼合基因編輯設計，提供體驗良好的可視化頁面(比如：synthego,IDT, deskgen)。

其中DESKGEN AI是通過人工智能算法的設計工具，屬于較為主流的CRISPR基因組編輯設計商業工具。



CRISPR finder

(https://www.sanger.ac.uk/htgt/wge/find_crisprs)

最大的特點和優勢是可通過ensembl數據庫的基因頁面上顯示sgRNA位置，提供基因組標注sgRNA瀏覽。便于快速的選定基因組的sgRNA序列。使用filter可快速選擇不同等級的sgRNA顯示。

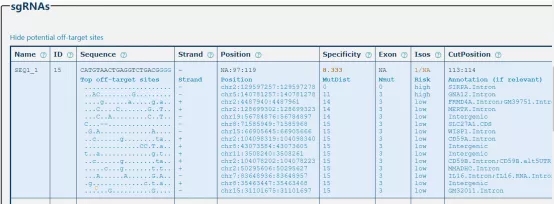

crisprgold

 (https://crisprgold.mdc-berlin.de/index.php)

該工具獨特的提出一個關于sgRNA活性的見解^[9,10]，如果protospacer和scaffold序列存在一定的互補，則會產生binding energy，則可能影響正常的sgRNA二級結構，從而影響對靶序列的識別和結合，該工具將這一因素考慮在內，進而可以提供活性更高的sgRNA設計。。

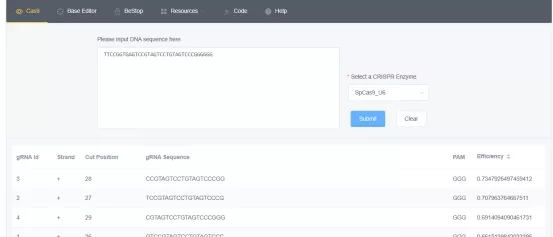

DeepHF

 (http://www.deephf.com/index/#/Predict)

通過測試人全基因組8萬多個sgRNA的細胞系水平活性效率^[6]，在此數據基礎上利用深度學習的方法建立了sgRNA效率的預測模型。與已有的模型相比，具有更準確的預測效果。

但值得注意的是，該模型數據來源于人的細胞系，可能并不適用于如小鼠或其他物種預測。

inDelphi和 FORECasT

(https://indelphi.giffordlab.mit.edu/)

(https://partslab.sanger.ac.uk/FORECasT#results)



以往認為，CRISPR/Cas9在無模板的情況下，通過NHEJ產生的修復結果是隨機的indel。但近年多篇研究發現，同一靶點的sgRNA序列存在比較一致的修復結果，更進一步的發現，一部分的sgRNA的修復結果(the outcome of CRISPR-mediated editing)是可以預測的^[7,8]。inDelphi和FORECasT是最近出現的sgRNA無模板編輯預測工具，這對研究者準確設計和使用sgRNA，以得到預期基因編輯目的提供的進一步幫助。

當前眾多的sgRNA設計工具幾乎都是通過大規模的實驗數據集和系統分析，建立相應的模型或算法。隨著更多CRISPR / Cas9數據集的出現，以及結合人工智能和深度學習算法，后續有望出現更多大數據集合、算法優化的設計工具。

參考文獻

[1]Cui,Yingbo, et al. Review of CRISPR/Cas9 sgRNA Design Tools.Interdisciplinary Sciences: Computational Life Sciences 10.2 (2018): 455-465.

[2]Graham, Daniel B., and David E. Root. Resources for the design of CRISPR gene editing experiments. Genome Biology 16.1 (2015): 260-260.

[3]Lee, Ciaran M., Timothy H. Davis, and Gang Bao. Examination of CRISPR/Cas9 design tools and the effect of target site accessibility on Cas9 activity. Experimental Physiology 103.4 (2017): 456-460.

[4]Doench, John G., et al. Optimized sgRNA design to maximize activity and minimize off-target effects of CRISPR-Cas9. Nature Biotechnology 34.2 (2016): 184-191.

[5]Sanson, Kendall R., et al. Optimized libraries for CRISPR-Cas9 genetic screens with multiple modalities. Nature Communications 9.1 (2018).

[6]Wang, Daqi, et al. Optimized CRISPR guide RNA design for two high-fidelity Cas9 variants by deep learning. Nature Communications 10.1 (2019): 1-14.

[7]Shen, Max W., et al. Predictable and precise template-free CRISPR editing of pathogenic variants.. Nature 563.7733 (2018): 646-651.

[8]Chakrabarti, Anob M., et al. Target-Specific Precision of CRISPR-Mediated Genome Editing. Molecular Cell 73.4 (2019).

[9]Chu, Van Trung, et al. Efficient CRISPR-mediated mutagenesis in primary immune cells using CrispRGold and a C57BL/6 Cas9 transgenic mouse line.Proceedings of the National Academy of Sciences of the United States of America 113.44 (2016): 12514-12519.

[10]Graf, Robin, et al. sgRNA Sequence Motifs Blocking Efficient CRISPR/Cas9-Mediated Gene Editing. Cell Reports 26.5 (2019).
