比表面及孔徑分析儀氪氣（Kr）測試方案
1.摘要
1.1 核心問題：氮氣的局限性
物理吸附測試的本質是測量氣體分子在材料表面的吸附量，然后通過理論模型（如BET）計算出比表面積。對于高表面積材料（如活性炭、沸石，> 50 m²/g）：氮氣分子在其表面能形成可觀的吸附層，產生的壓力變化信號強，信噪比高，測量結果非常準確。對于低表面積材料（如金屬箔片、致密陶瓷、塊狀礦物，< 10 m²/g，甚至 < 1 m²/g）：其表面能吸附的氮氣分子數量極少。這個微弱的吸附信號很容易被儀器誤差、溫度波動、系統漏氣等“噪音”所淹沒。一個生動的比喻：試圖用一把米尺測量一張紙的厚度。紙太薄，單次測量誤差巨大。但如果你測量1000張紙的厚度再取平均，結果就準確得多。氮氣測低表面積：就像用米尺單次測量一張紙。氪氣測低表面積：就像把測量對象換成了1000張紙（等效于增加了“表觀”吸附量），從而獲得了可精確測量的信號。
1.2 氪氣的解決方案：提升信噪比Kr通過兩個關鍵物理特性，巧妙地放大了吸附信號：
a. 更低的飽和蒸汽壓
氮氣在77K的P₀：~760 mmHg（大氣壓）
氪氣在77K的P₀：~2.5 mmHg（非常低）
物理吸附的橫坐標是相對壓力。對于BET計算的關鍵區域（P/P₀ ~0.05-0.3）：
使用N₂時，絕對壓力范圍約為 38 - 228 mmHg。
使用Kr時，絕對壓力范圍僅為 0.125 - 0.75 mmHg。
帶來的優勢：在相同的相對壓力下，Kr系統的絕對工作壓力比N₂系統低2-3個數量級。這意味著，同樣微小的吸附量變化，在Kr的低壓系統中會引起更大幅度的相對壓力變化，從而被壓力傳感器更靈敏、更精確地檢測到。
b. 更高的原子量與摩爾體積
雖然STP下任何氣體的摩爾體積都是22.4 L，但Kr的原子量（83.8 g/mol）遠大于N₂的分子量（28 g/mol）。
帶來的優勢：在標準狀態下，相同體積的Kr氣體所包含的原子數遠少于N₂的分子數。因此，覆蓋相同的表面積，所需要的Kr氣體體積（在STP下）要比N₂小得多。
綜合效果：
假設一個表面積為1 m²的樣品形成一個單分子層：
大約需要 3.2 cm³ (STP) 的N₂ 氣體。
大約僅需 0.67 cm³ (STP) 的Kr 氣體。
這意味著，對于同一個低表面積樣品，儀器需要測量的氣體體積變化量，使用Kr時比使用N₂時小約5倍。這使得儀器在量程和精度上都能更好地匹配低吸附量的情況，從而獲得可靠的數據。
1.3 歷史與技術發展背景
工業需求驅動：隨著材料科學的發展，特別是在催化劑、航空航天（隔熱材料）、電子（薄膜材料）等領域，出現了大量低表面積但性能關鍵的材料。這些材料的表征需求無法用N₂滿足。
理論基礎的完善：BET理論是普適的，不依賴于特定吸附質。科學家們通過研究Kr的物化性質（如其在液氮溫度下的P₀），并將其成功應用于BET方程，建立了成熟的Kr測試方法論。
儀器技術的進步：早期的吸附儀壓力傳感器精度有限，Kr的低壓工作范圍正好能匹配高精度傳感器的量程，從而推動了Kr分析選項成為商業儀器的標準配置。
2.Kr測試方案的關鍵參數與設置
3.實際的操作流程
3.1 樣品準備與稱量：
由于需要較大樣品量（1-3g），確保樣品管有足夠容量，精確稱量樣品和樣品管的重量。（不建議超過球泡的一半）
3.2 樣品預處理
a. 與N₂測試類似，需要在高溫高真空下對樣品進行脫氣。
b. 預處理條件（溫度、時間）取決于樣品本身的熱穩定性，目的是去除表面吸附的水和污染物。
c. 注意：預處理后，樣品必須在真空下冷卻至室溫后才能進行Kr吸附測試，防止再吸附。
3.3 自由空間測量：
a. 這是Kr測試的必備步驟。將一個空的、潔凈的樣品管安裝到分析站。
b. 向管內充入一定量的純Kr。
c. 將其浸入液氮中，測量冷凝的Kr所產生的壓力，儀器軟件會根據此壓力自動計算出當前環境下的Kr飽和蒸汽壓。
3.4 P0的測定
a. 可以在液氮環境中往P0管直接沖入kr，直接測量飽和蒸氣壓
b. 也可以采用N2測量飽和蒸氣壓，然后反推Kr的飽和蒸汽壓
3.5 注氣方式
a. Normal模式可以直接連通氣瓶注入Kr
b. 一般更好的方式選擇'From last sample port',這樣最后一個管口就會先冷凝大量的Kr作為其他樣品管的氣源，有一定的提純作用
4.Kr實際案例（空管+焦煤）
從圖1可以看出在Kr的基礎下測試出來的空管噪聲幾乎接近于0,這樣的空管噪聲給小比表樣品測試提高非常好的基礎，圖2焦煤的比表面積為：0.7539m2/g
a. 成本：Kr是稀有氣體，價格遠高于N₂。
b. 擴散慢：如前所述，需要更長的平衡時間，導致單次測試時間很長。
c. P₀測量的重要性：P₀測量的任何誤差都會直接、顯著地傳遞到最終的比表面積結果中。這是Kr測試中最主要的誤差來源。
d. 不適用于高表面積材料：對于高表面積材料，使用Kr會導致吸附量過大，可能超出儀器的檢測范圍，而且沒有必要。
e. 交叉污染：儀器在切換N₂和Kr模式時，需要進行徹底的吹掃，防止氣體交叉污染。
1.1 核心問題：氮氣的局限性
物理吸附測試的本質是測量氣體分子在材料表面的吸附量，然后通過理論模型（如BET）計算出比表面積。對于高表面積材料（如活性炭、沸石，> 50 m²/g）：氮氣分子在其表面能形成可觀的吸附層，產生的壓力變化信號強，信噪比高，測量結果非常準確。對于低表面積材料（如金屬箔片、致密陶瓷、塊狀礦物，< 10 m²/g，甚至 < 1 m²/g）：其表面能吸附的氮氣分子數量極少。這個微弱的吸附信號很容易被儀器誤差、溫度波動、系統漏氣等“噪音”所淹沒。一個生動的比喻：試圖用一把米尺測量一張紙的厚度。紙太薄，單次測量誤差巨大。但如果你測量1000張紙的厚度再取平均，結果就準確得多。氮氣測低表面積：就像用米尺單次測量一張紙。氪氣測低表面積：就像把測量對象換成了1000張紙（等效于增加了“表觀”吸附量），從而獲得了可精確測量的信號。
1.2 氪氣的解決方案：提升信噪比Kr通過兩個關鍵物理特性，巧妙地放大了吸附信號：
a. 更低的飽和蒸汽壓
氮氣在77K的P₀：~760 mmHg（大氣壓）
氪氣在77K的P₀：~2.5 mmHg（非常低）
物理吸附的橫坐標是相對壓力。對于BET計算的關鍵區域（P/P₀ ~0.05-0.3）：
使用N₂時，絕對壓力范圍約為 38 - 228 mmHg。
使用Kr時，絕對壓力范圍僅為 0.125 - 0.75 mmHg。
帶來的優勢：在相同的相對壓力下，Kr系統的絕對工作壓力比N₂系統低2-3個數量級。這意味著，同樣微小的吸附量變化，在Kr的低壓系統中會引起更大幅度的相對壓力變化，從而被壓力傳感器更靈敏、更精確地檢測到。
b. 更高的原子量與摩爾體積
雖然STP下任何氣體的摩爾體積都是22.4 L，但Kr的原子量（83.8 g/mol）遠大于N₂的分子量（28 g/mol）。
帶來的優勢：在標準狀態下，相同體積的Kr氣體所包含的原子數遠少于N₂的分子數。因此，覆蓋相同的表面積，所需要的Kr氣體體積（在STP下）要比N₂小得多。
綜合效果：
假設一個表面積為1 m²的樣品形成一個單分子層：
大約需要 3.2 cm³ (STP) 的N₂ 氣體。
大約僅需 0.67 cm³ (STP) 的Kr 氣體。
這意味著，對于同一個低表面積樣品，儀器需要測量的氣體體積變化量，使用Kr時比使用N₂時小約5倍。這使得儀器在量程和精度上都能更好地匹配低吸附量的情況，從而獲得可靠的數據。
1.3 歷史與技術發展背景
工業需求驅動：隨著材料科學的發展，特別是在催化劑、航空航天（隔熱材料）、電子（薄膜材料）等領域，出現了大量低表面積但性能關鍵的材料。這些材料的表征需求無法用N₂滿足。
理論基礎的完善：BET理論是普適的，不依賴于特定吸附質。科學家們通過研究Kr的物化性質（如其在液氮溫度下的P₀），并將其成功應用于BET方程，建立了成熟的Kr測試方法論。
儀器技術的進步：早期的吸附儀壓力傳感器精度有限，Kr的低壓工作范圍正好能匹配高精度傳感器的量程，從而推動了Kr分析選項成為商業儀器的標準配置。
2.Kr測試方案的關鍵參數與設置
| 參數 | 推薦設置 | 說明與原理 |
| 吸附質 | 高純氪氣 | 純度通常要求 ≥ 99.995%。必要時需使用純化器去除雜質，特別是氙。 |
| 平衡時間 | 顯著延長 | 由于Kr原子比N₂分子重，在微孔和狹窄孔道中的擴散速度更慢。通常需要設置更長的平衡時間（例如，每點600-1200秒），以確保達到真正的吸附平衡。 |
| 飽和蒸汽壓 | 必須使用純Kr測量 | 這是最關鍵的設置。N₂測試時，我們通常使用液氮浴的通用值（~760 Torr）。但Kr的P₀值會因液氮純度、大氣壓以及Kr在液氮中的冷凝率而變化。絕對不能使用N₂的P₀值！ 必須在測試前或測試后，在儀器中用一個裝有純Kr的樣品管（自由空間管）來實時測量Kr在當前液氮浴中的真實P₀。 |
| 相對壓力范圍 | 更窄，更關注低P/P₀區 | 由于Kr主要用于低表面積分析，BET計算通常在P/P₀ = 0.05 - 0.25 的范圍內進行。孔徑分析也需要調整到合適的壓力范圍。 |
| 樣品量 | 盡可能增加 | 為了獲得更好的信號，應使用盡可能多的樣品，但要確保能裝入樣品管且不影響抽真空。通常需要1-3克。 |
| BET C常數 | 需注意其合理性 | Kr的BET C常數通常比N₂高，表明吸附質-吸附劑相互作用更強。如果C值為負或不合理，需檢查P₀值是否正確或BET壓力范圍是否合適。 |
3.實際的操作流程

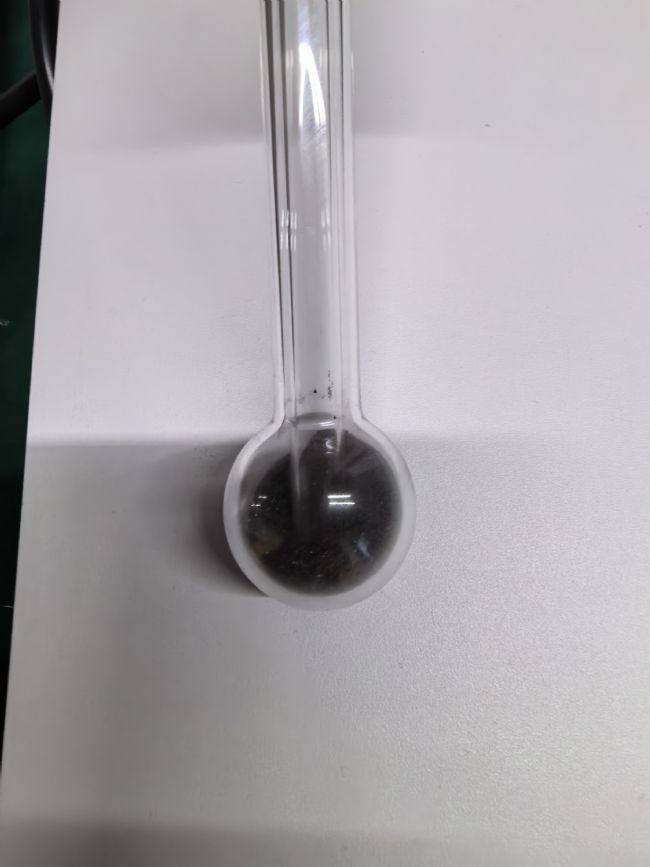

3.1 樣品準備與稱量：
由于需要較大樣品量（1-3g），確保樣品管有足夠容量，精確稱量樣品和樣品管的重量。（不建議超過球泡的一半）
3.2 樣品預處理
a. 與N₂測試類似，需要在高溫高真空下對樣品進行脫氣。
b. 預處理條件（溫度、時間）取決于樣品本身的熱穩定性，目的是去除表面吸附的水和污染物。
c. 注意：預處理后，樣品必須在真空下冷卻至室溫后才能進行Kr吸附測試，防止再吸附。
3.3 自由空間測量：
a. 這是Kr測試的必備步驟。將一個空的、潔凈的樣品管安裝到分析站。
b. 向管內充入一定量的純Kr。
c. 將其浸入液氮中，測量冷凝的Kr所產生的壓力，儀器軟件會根據此壓力自動計算出當前環境下的Kr飽和蒸汽壓。

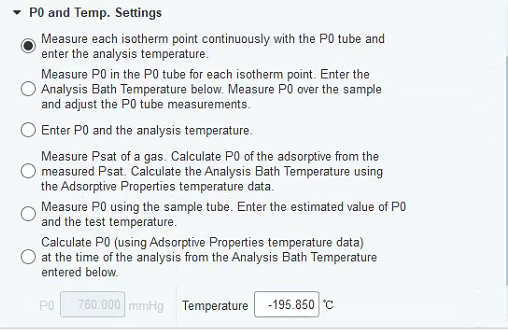

3.4 P0的測定
a. 可以在液氮環境中往P0管直接沖入kr，直接測量飽和蒸氣壓
b. 也可以采用N2測量飽和蒸氣壓，然后反推Kr的飽和蒸汽壓

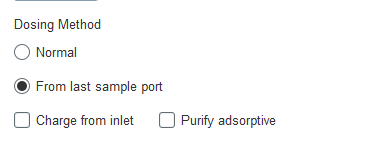

3.5 注氣方式
a. Normal模式可以直接連通氣瓶注入Kr
b. 一般更好的方式選擇'From last sample port',這樣最后一個管口就會先冷凝大量的Kr作為其他樣品管的氣源，有一定的提純作用
4.Kr實際案例（空管+焦煤）
從圖1可以看出在Kr的基礎下測試出來的空管噪聲幾乎接近于0,這樣的空管噪聲給小比表樣品測試提高非常好的基礎，圖2焦煤的比表面積為：0.7539m2/g

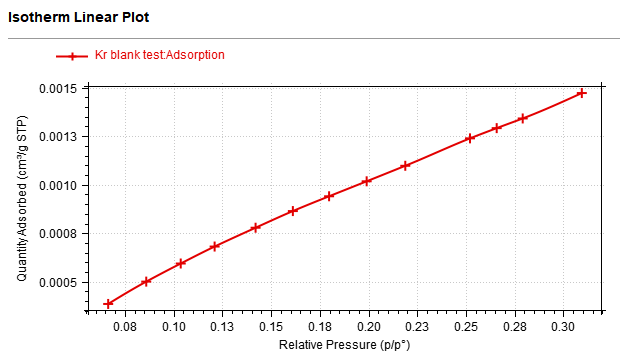

圖1：Kr空管測試結果

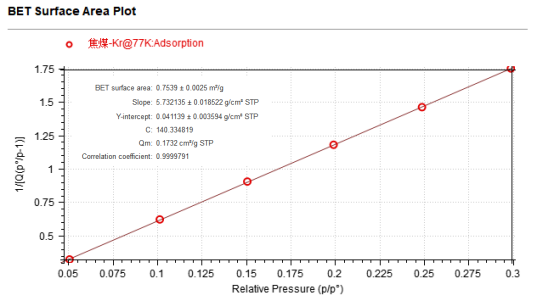

圖2：焦煤Kr@77K等溫線
5.注意事項與局限性a. 成本：Kr是稀有氣體，價格遠高于N₂。
b. 擴散慢：如前所述，需要更長的平衡時間，導致單次測試時間很長。
c. P₀測量的重要性：P₀測量的任何誤差都會直接、顯著地傳遞到最終的比表面積結果中。這是Kr測試中最主要的誤差來源。
d. 不適用于高表面積材料：對于高表面積材料，使用Kr會導致吸附量過大，可能超出儀器的檢測范圍，而且沒有必要。
e. 交叉污染：儀器在切換N₂和Kr模式時，需要進行徹底的吹掃，防止氣體交叉污染。
