CCD傳感器中的涂片步驟介紹和注意事項
1、線間傳輸傳感器
該傳感器被細分為光敏區和存儲區，以陣列的形式放置。它是CCD芯片的光敏區域(圖像傳感器區域)，它控制信息并將其轉換為電荷。圖像傳感器區域和垂直移位寄存器之間的連接在極短的時間內(2.5us)將生成的電荷平行地傳輸到黑暗的移位寄存器單元(存儲區)。垂直移位寄存器的費用現在被逐行轉移到水平移位寄存器(讀出寄存器)，并從那里串行讀出。

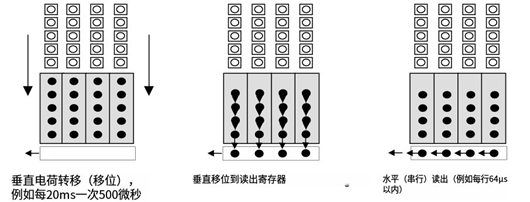

2、幀傳輸傳感器
幀轉移傳感器由兩大塊組成，光敏區和存儲區。整個CCD區域的尺寸大約是行間傳輸傳感器的兩倍。該傳感器的移位寄存器也是感光的。所有電荷在大約20分鐘內轉移。500ps通過整個轉移寄存器到變暗的移位寄存器，然后垂直轉移到讀取注冊表，并從那里讀取串行(例如，在約64usperrow)。
“涂抹“是一種不想要的信號，它以從圖像的亮部分發出的較亮的垂直從上到下條紋的形式出現。根據傳感器的類型，對于這種現象有不同的原因：
a)幀傳輸式CCD：入射光產生涂抹，同時已生成的圖像從圖像傳感器區域轉移到存儲區域。
b)間接轉讓-CCD：在這種情況下，它是由散射光子隧穿到變暗的垂直移位寄存器。
c)MOS-XY傳感器：這里的涂抹效應與行間轉移CCD的起源相同。
d)CID傳感器：電荷注入器件(CID)不存在涂抹效應。

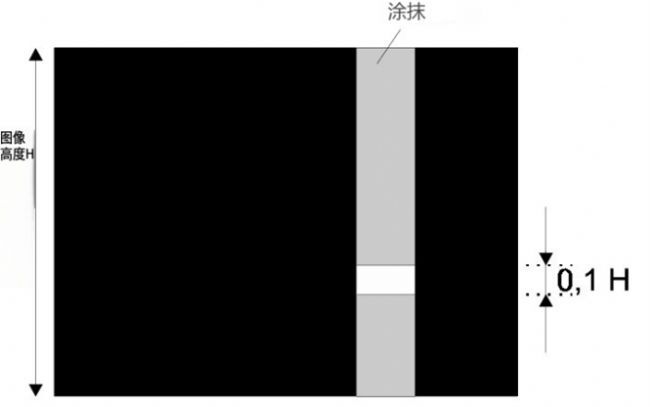

測量涂抹效果通常使用以下設置：
白色矩形(100%信號)，
黑色背景上總圖像高度的10%(0%信號)
如何減少涂抹
1、幀轉移CCD
由于幀轉移傳感器中的涂抹效應僅在電荷從圖像傳感器區域向存儲區域傳輸期間出現，因此在此期間切斷照明將完全消除涂抹效應，例如通過CCD前方的外部機械快門。基本上適用于以下所述的避免抹黑效應的相同建議。
2、內線傳感器
在連續照明過程中，散射的光子和不穩定的或被誤導的電子進入變暗的移位寄存器。這些結果是，在暗移寄存器中移動圖像的同時，會產生附加信號，從而在整個圖像上形成垂直線。只要電荷不移動，雜散電子就會出現在原始圖像的同一位置，因此不會降低原始圖像的質量。當移動存儲的圖像時，雜散電子產生的電荷加成效應會引起涂抹效應。亮點上方的垂直條紋是通過改變先前電流值而產生的，而下方的涂抹條紋是在改變實際電流值時產生的。
