數碼顯微鏡的原理與應用優勢

瀏覽次數：1562　發布日期：2024-2-5　來源：徠卡顯微鏡

數碼顯微鏡是顯微鏡領域的熱門詞匯之一，其中有幾個事實值得了解。徠卡顯微系統公司的產品經理 Georg Schlaffer 經常被客戶和同事問及有關數碼顯微系統的問題。他與科學撰稿人 Jim DeRose 合作，為最重要的問題提供了全面的答案。

究竟什么是數碼顯微鏡？

數碼顯微鏡要求光學顯微鏡配備數碼相機，但不需要目鏡。樣品的圖像可直接在電腦顯示屏上觀察和分析。數碼顯微鏡也可以是傳統的體視顯微鏡或復合顯微鏡，它們有目鏡，但也配備了攝像頭，并保存有關顯微鏡狀態和攝像頭設置點的反饋信息。在本文的其余部分，我們將使用 "數碼顯微鏡 "一詞來指代不帶目鏡的顯微鏡，例如 Leica DVM6和Emspira 3，但不包括配備攝像頭的體視顯微鏡或復合顯微鏡。

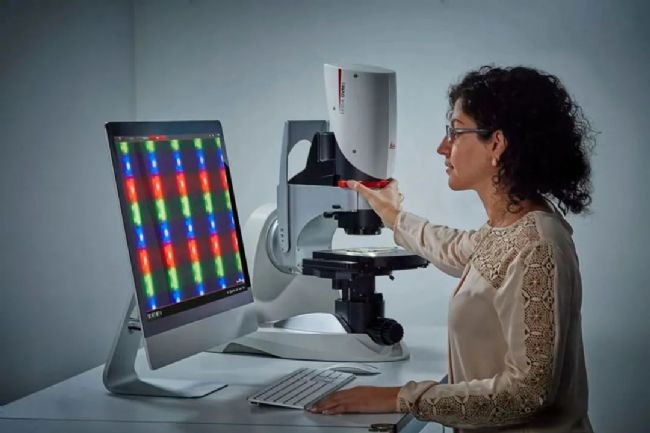

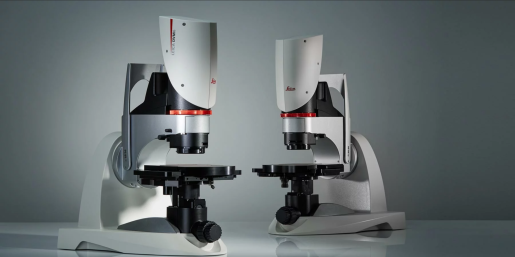

徠卡 DVM6 數碼顯微鏡

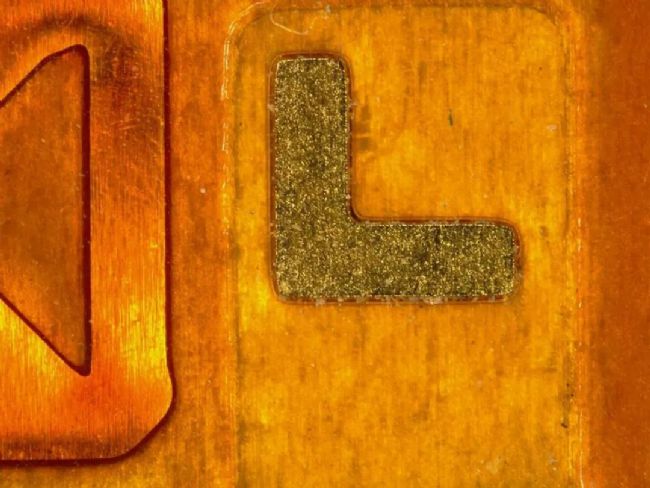

鍍金（Au）接合墊，汽車電子，120:1 放大倍率

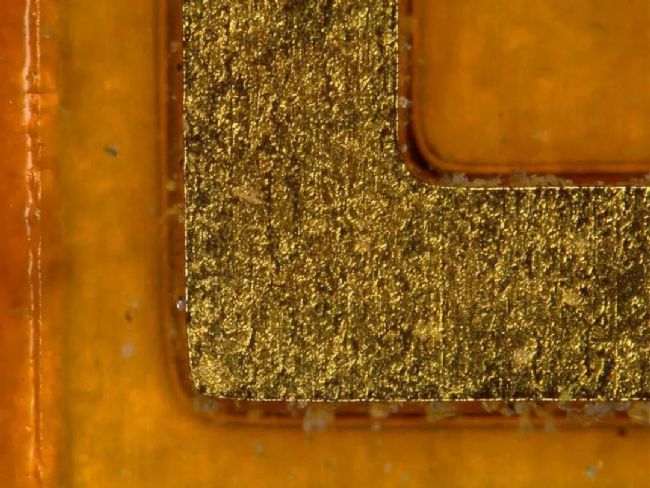

鍍金（金）接合墊，汽車電子，360:1 放大倍率

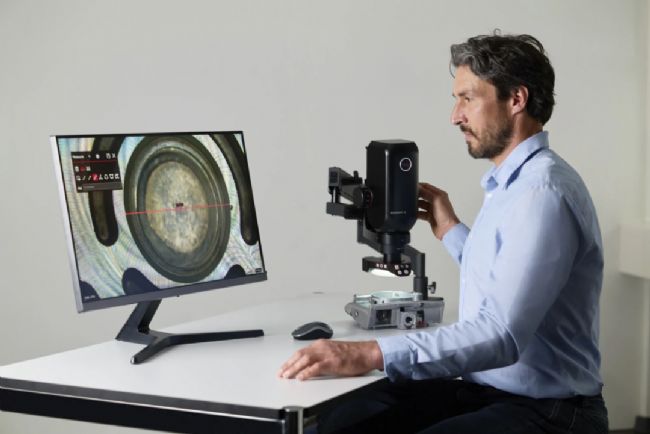

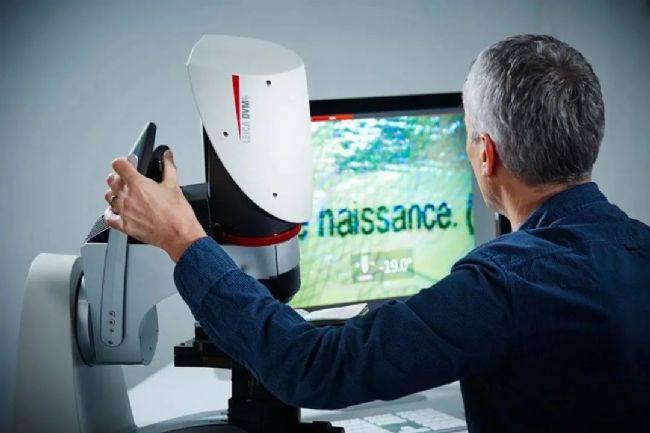

DVM6 的傾斜功能顯示

在紙上打印圖案，放大倍率 750:1，環形燈照明

在紙上打印圖案，放大倍率 750:1，同軸照明，打開偏振片

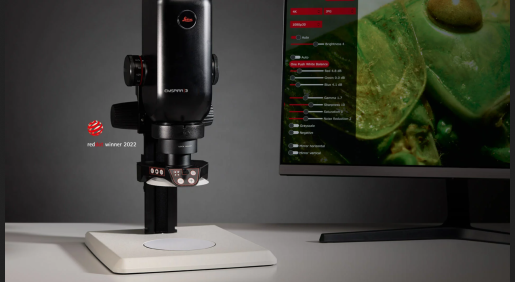

Emspira 3 digital microscope

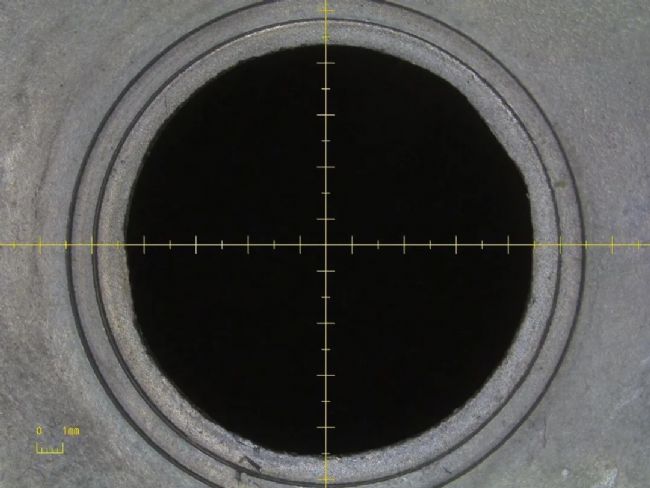

金屬部件上的孔；每次變焦設置自動更新比例尺，以便快速測量

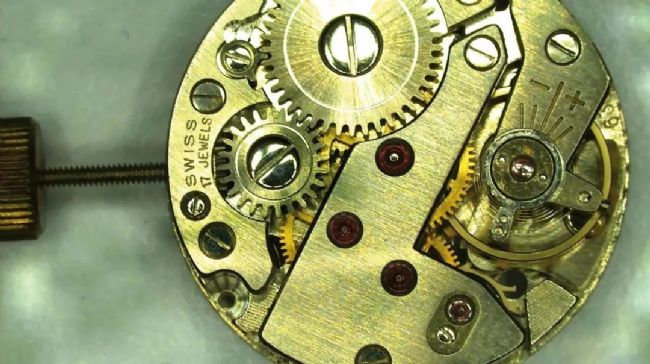

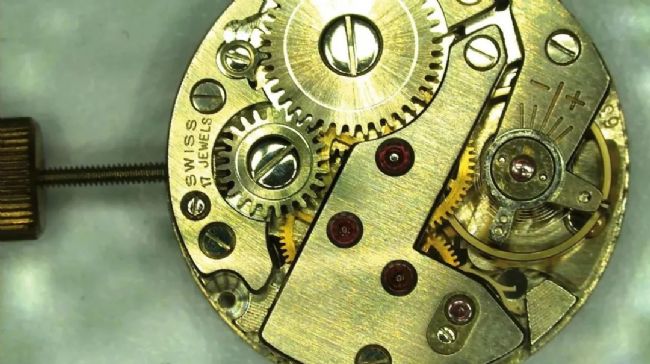

使用環形光照明和入射光底座拍攝的手表外殼

使用透射光底座拍攝的線蟲圖像；通過連續編碼變焦實現快速簡便的測量

果蠅觀察

數碼顯微系統可用于哪些應用？

數碼顯微系統是在研發 (R&D)、制造和檢驗、質量控制和保證 (QC/QA) 以及故障分析 (FA) 過程中對零件和樣品進行分析和記錄的理想儀器。

數碼顯微系統有哪些優勢？

最明顯的優勢是儀器符合人體工學。由于樣品的圖像顯示在顯示器上，因此用戶可以隨時查看樣品，并使用軟件對樣品圖像進行分析，同時還能保持舒適、放松的直立坐姿。如果需要處理大量的樣品，或者人們每天都要長時間使用顯微鏡，那么數碼顯微鏡的人體工學設計就顯得尤為有利。此外，許多數碼顯微系統還提供可存儲多個用戶配置文件的軟件。如果許多不同的用戶使用同一臺顯微鏡工作，這一功能就特別有用 - 每個用戶都可以簡單地選擇自己的顯微鏡配置文件，然后立即開始工作，幾乎不需要調整顯微鏡工作站。

數碼顯微系統有哪些局限性？

與體視顯微鏡或復合顯微鏡等相比，數碼顯微鏡的一個非常明顯的局限是需要電源連接。由于沒有目鏡，數碼顯微系統的樣品圖像總是顯示在顯示器上。因此，至少需要一根電源線。一般來說，數碼顯微系統還需要與個人電腦連接，或者至少需要一個顯微系統自帶的顯示屏。對于傳統顯微鏡，用戶仍然可以選擇使用目鏡來獲得樣品的印象。

數碼顯微系統看到的樣品圖像

與通過目鏡看到的圖像有可比性嗎？

原則上，圖像是相同的。視數碼相機和目鏡的類型而定，視野可能有所不同。但是，有一個重要的區別：通過體視顯微鏡的雙目目鏡觀察樣本可以獲得深度感知，而數碼顯微鏡的二維圖像則無法直接獲得這種深度感知。

數碼顯微系統是否

比帶目鏡的顯微系統更容易使用？

沒有經驗的用戶尤其可以更容易、更快地獲得樣品圖像。主要原因是傳統顯微鏡的設置和調整以及通過目鏡觀察樣品都需要時間來適應。

“編碼”是什么意思？

當顯微鏡的硬件與計算機軟件直接通信時，當特定參數值被跟蹤并與圖像數據一起保存時，顯微鏡就被 "編碼 "了。這些特定參數已定義，因此稱為編碼參數值。通常情況下，只需按一下按鈕，就可以調用這些編碼參數，從而使重復性工作流程和報告變得更容易。

我必須是顯微鏡專家

才能使用數碼顯微鏡嗎？

數碼顯微系統既適用于顯微鏡新手，也適用于顯微鏡專家。徠卡顯微系統提供的數碼顯微系統設計簡單，"開箱即用"，最大限度地減少了培訓時間。數碼顯微系統具有編碼功能，可輕松生成報告，從而提高了重復性工作流程的效率。

數碼顯微系統需要哪些組件？
