顯微課堂：偏振光顯微鏡影像圖集

偏振光顯微鏡 – 不止顏色美麗！

偏振光顯微鏡（又稱為偏光顯微鏡）是一種應用于不同領域的重要方法，包括研究和質量保證。它不僅僅是在高倍率和高分辨率下產生圖像，這通常是用普通光學顯微鏡完成的。

通過檢查樣本的形狀、結構、顏色、雙折射和進一步的光學性質，可以獲得有關樣本結構、光學性質和成分的附加信息。

Content

偏振光顯微鏡在地球科學和各個行業的質量控制中有著廣泛的應用：

• 地球科學：地質學、巖石學、礦物學、晶體結構表征、石棉分析和煤分析（鏡質體反射率）

• 質量控制：玻璃（應力雙折射或夾雜物）、塑料和聚合物（應力雙折射）、紡織品和纖維、電子顯示器和液晶檢查。

在本圖集中展示了各種地質和工業應用的偏振光顯微鏡圖像。

石棉

石棉一詞包括6種不同性質的天然硅酸鹽礦物。每一根都由長而柔韌的晶體纖維組成。石棉在許多年前就被用作建筑材料，后來才被認為對健康有害。如果在一個舊建筑中發現石棉，處理這些類型的物質可能需要非常昂貴的費用。

左：方解石的圓偏振光圓錐鏡圖像。利用圓偏振可以清楚地確定光軸的位置。右：同一方解石樣本的線偏振光圓錐鏡圖像。方解石剖面垂直于光軸。DM4 P顯微鏡使用透射光、圓錐鏡、63xN平面物鏡和偏光鏡的成像效果

具有清晰的交叉偏振光晶體生長區。DM4 P顯微鏡使用透射光、10倍平面熒光物鏡和偏振光鏡的成像效果

交叉偏光鏡成像的馬尿酸球晶晶體顯示了所謂的Maltese交叉。球晶結構是由中心晶核開始的徑向晶體生長形成的。使用DM4 P顯微鏡配透射光20倍Plan Fluotar物鏡和偏光鏡的成像效果

除了經典的雙折射色外，色散色法也可用于測定樹狀光。石棉纖維呈明顯的分散色。溫石棉是最常見的石棉。在這張圖中，典型的橄欖石色系是藍色的。介質的折射率為1.553。DM4P顯微鏡使用透射光、20x N平面DS（色散染色）物鏡和偏光鏡的成像效果

這張圖片顯示了典型的洋紅色分散色溫石棉在一個E-W方向。介質的折射率為1.553。DM4P顯微鏡使用透射光、20x N平面DS（色散染色）物鏡和偏光鏡的成像效果

礦石

礦石是含有貴重礦物的天然巖石。礦石通常通過采礦收集，然后進一步加工，以便提取所需的礦物。金屬礦石通常是氧化物、硫化物或硅酸鹽。用偏振光顯微鏡可以對礦石的晶體結構和成分進行特征分析。

含有黃長石晶體的高爐爐渣，根據其干涉顏色顯示出明顯的分帶。干涉色從棕色（邊緣）到藍色（核心）的變化表明晶體生長過程中化學成分的變化（降低鎂含量）。DM4P顯微鏡使用透射光、20x N平面DS（色散染色）物鏡和偏光鏡的成像效果

這張圖片顯示了鏡質體組的不同顯微組分。DM4 P顯微鏡使用20倍油 N平面物鏡和XLR偏光鏡的成像效果

這張圖片顯示了惰質組的高反射顯微組分。DM4 P顯微鏡使用50倍油N平面物鏡和XLR偏光鏡的成像效果

相關產品：

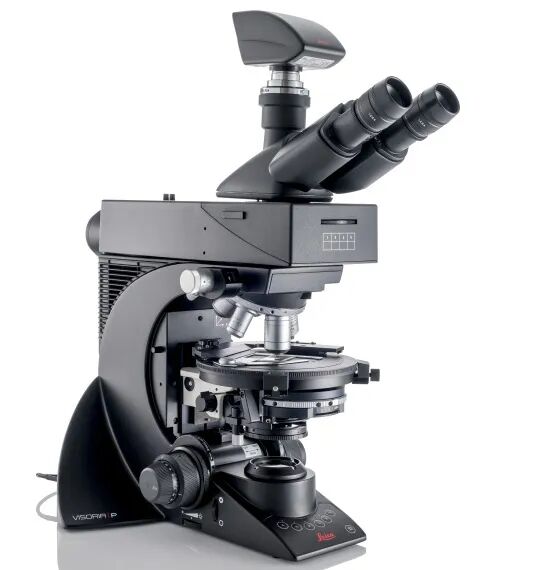

Visoria P偏光顯微鏡

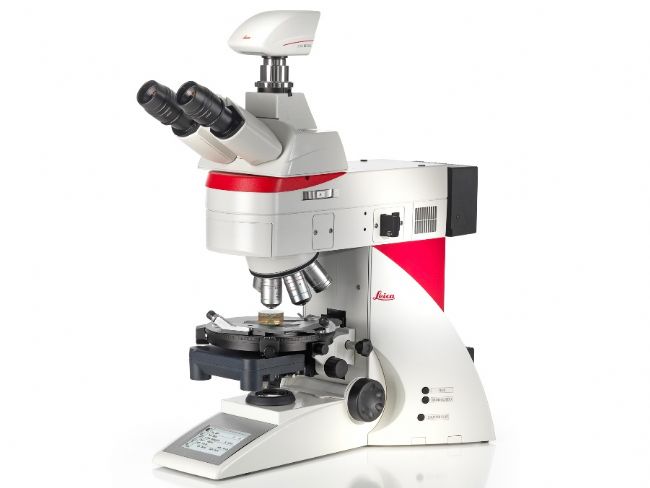

偏光編碼半自動顯微鏡DM4P
