徠卡LAS X多功能應用軟件簡介與使用說明（下）

上期我們介紹了LAS X軟件在圖像采集中的部分功能介紹，本期跟著小編一起進一步了解LAS X在專業圖像測量中的功能吧！

01
金相學和材料分析軟件

LAS X軟件在設計時注重可用性，可通過解釋性用戶界面和直接導航引導您完成任何類型的工作流程。LAS X的基本功能可通過一系列高級模塊和應用程序增強，以形成強大的顯微鏡成像環境。每個模塊都提供了根據用戶的個性化需求，定制系統解決方案的靈活性。

02
金相學工具箱
金相學工具箱可增強2D測量模塊的功能，從而使其成為一種用千金相和冶金樣品體視學分析的多功能工具箱。它簡化了定義校準測量參數時所涉及的手動任務，如基線長度、線性截距、點計數、圓弧或多層涂層厚度，從而可向測量值分配各個類別，對相關參數進行比較分析。

03

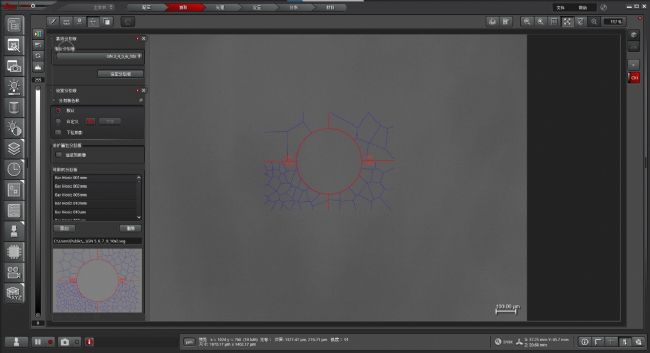

分劃板

對于測量和基于視覺比較的分析，傳統的目鏡測微尺在長時間使用后會導致眼睛疲勞，同時結果精度也差。分劃板數字式顯示在圖片上，仿照固定的目鏡計數線，以不同的形式和形狀出現，如比例尺、十字準線、方形、圓形、計數網格或金相對比圖表等。根據應用分劃板可以被固定、收縮或自由旋轉，在合適的情況下，會自動調整放大倍數。可使用不同的繪圖程序來創建或定制分劃板。

04

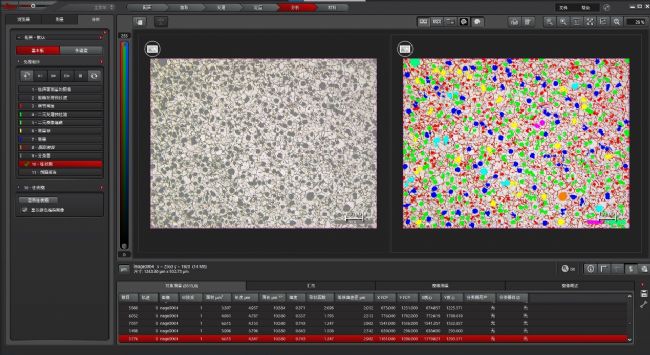

2D分析

2D分析模塊可以根據幾何形狀和形態特征以及物理性質，如亮度或顏色進行自動分析，為特征（微粒、毛孔、纖維、細胞等）測量參數（大小、形狀、位置、方向等）。被識別的特征可根據2D分析模塊中的可用參數進行分類，通過選擇一個或多個類的幾個樣本，2D分析模塊可以自動確定所有相關參數。

05

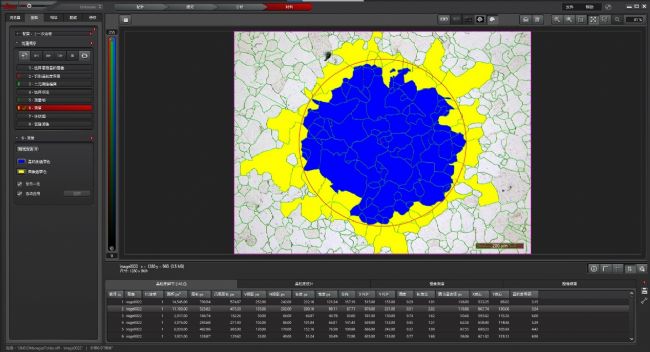

晶粒度專家

晶粒度專家模塊所提供的環境允許用戶快速執行鋼和其他材料的結構分析，大量的結構和樣品類型可以使用高度精確的邊緣檢測算法進行研究。該軟件模塊還包括傳統的體視學方法，如Heyn線性截距、Jeffiries平面和Ab「ams3圓步驟，這些方法自動應用，從而直接計算晶粒尺寸。

鑒于傳統的體視學方法是通過一維方法估計晶粒尺寸，而LAS X晶粒度專家則是應用特定的二維算法直接測量晶粒面積。與傳統的非數字方法相比，這種特殊方法可實現較高精度。LAS X晶粒度專家涵蓋面向金相學晶粒尺寸分析的多個準，如ASTM E112、DIN/EN/ISO 643、GOST 5639和JIS G0551。

06

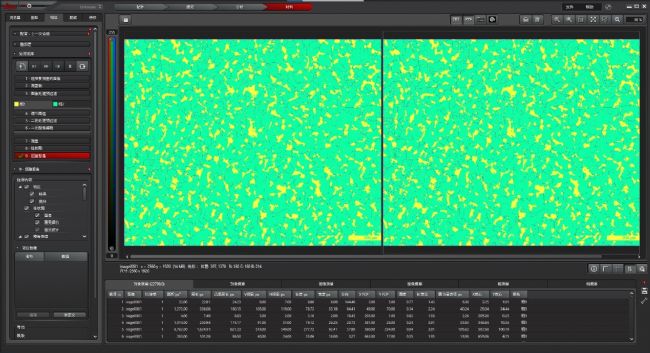

相專家

相專家模塊用千對多相和微觀結構組分進行高級分析，可用千鑒定和自動測量至多10個相，通過相關數字圖片的顏色或?qū)Ρ榷茸兓瘉龛b定不同的相，可測量面積、表面和截距等多種參數。使用高位深或HDR圖像，高度準確的檢測算法方便對相進行研究，顯示所獲取圖像中的細微差別。

07
脫碳專家
脫碳專家模塊用于鑒定和分析經過熱處理的非合金鋼和低合金鋼截面的表面脫碳。選擇高級圖像預處理過濾器可以幫助用戶克服來自樣品制備和蝕刻的偽像，依據產品標準中規定碳含量，脫碳層深度自動計算，可選的手動模式使其可以應用到不在行業標準范圍內的結構。LAS X脫碳專家軟件涵蓋用千確定鋼脫碳深度的多個標準（ASTM 1077、DIN 50192、ISO/DIN/EN3887、JIS G0558等）。

08

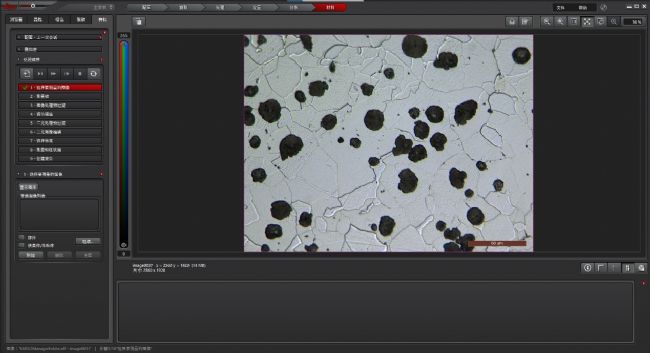

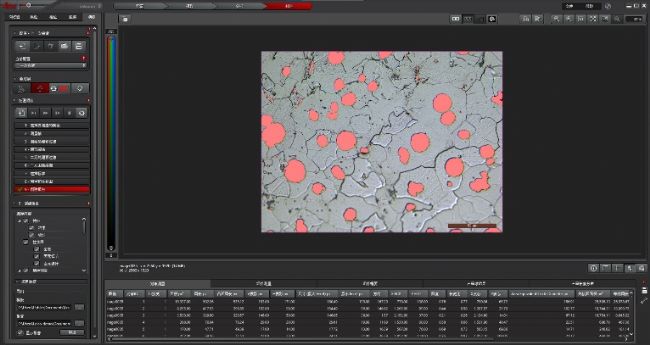

鑄鐵專家

鑄鐵專家模塊提供了一種用于快速分析鑄鐵中石墨微觀結構的方式，如球墨鑄鐵或蠕墨鑄鐵。與基干比較的傳統方法不同，LAS X鑄鐵專家自動確定石墨球的類型、形狀、尺寸和分布等，獲得的結果可依據標準表示，如ASTM A247、ISO945-2、JISG5502等。

除了對石墨進行分析外，鑄鐵專家還可用千分析鐵素體和珠光體的含量。
