Specim高光譜相機在食品檢測方面的應用—陳皮異物檢測

1. 描述

   陳皮是一種良好的藥材，也是一種常見的食材，對人們的健康與生活有非常大的幫助。但是陳皮在收集過程中，常常會混有其他物質，例如樹葉、煙頭等與陳皮顏色相近的雜質。本實驗通過使用Specim高光譜相機來做陳皮混合物的檢測。



2. 原理

    高光譜成像技術是一種圖像及光譜融合的技術，可同時獲取研究對象的空間及光譜信息。圖像數據反映物體的外部特征、表面缺陷及污斑情況，光譜數據用于分析物體內部結構及成分。

    Specim高光譜相機采用線陣推掃的成像方式，通過相機和被拍攝物體之間有相對運動，獲取目標區域的所有樣本的圖像數據和光譜信息數據。在地面端，大多是采用相機固定而讓被測物體移動，如圖1；也可以采用被測物處于靜止固定狀態，而相機通過電機控制運動，如圖2；若是結合無人機上的應用，則把相機掛載在無人機上移動而物體本身不動。這里我們采用固定相機，而把物體放在位移臺上進行拍攝（可以是傳送帶或者其他移動裝置）。



---圖1---



---圖2---



3. 實驗過程

3.1 準備樣品，未檢測的樣品如下。

蒂頭、樹葉、陳皮、創可貼、煙頭等。





3.2 設備及軟件準備

a)準備光源：寬譜鹵素燈，光譜比較全。

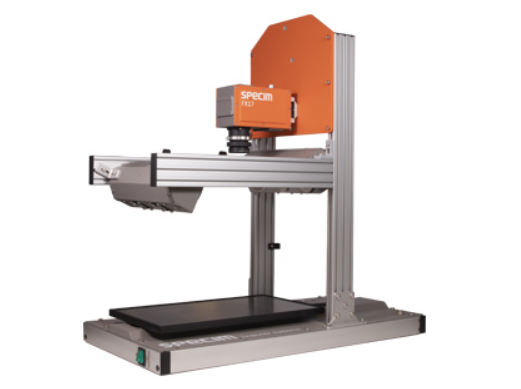

b)位移臺：   LabScanner 40 x 20位移臺，如上圖1所示。

c)所用設備：   Specim Fx10e 高光譜相機（400-1000nm）。

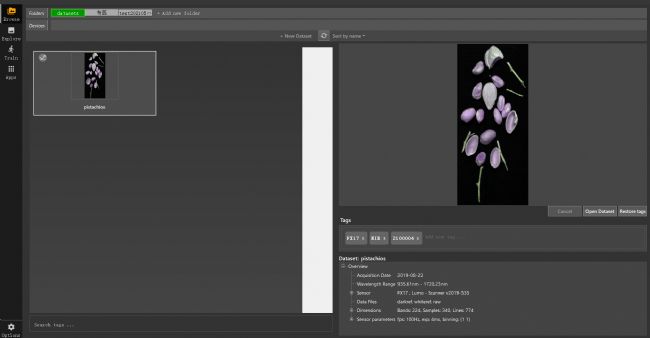

d)Specim Insight分析軟件

INSIGHT是高光譜圖像數據的離線處理軟件，用戶可在其中實現瀏覽查看樣本數據、訓練分類模型、驗證分類效果等操作，以建立應用程序供實時檢測使用。軟件支持查看光譜曲線和散點圖及時空序列信息，還包含有偏最小二乘法判別分析（PLS-DA），主成分分析（PCA）和光譜角制圖（SAM）多種算法，便于用戶快速得到準確的運算結果



3.3 測試

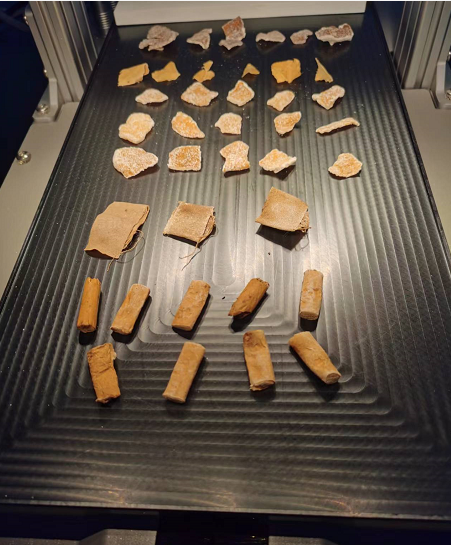

①規整擺放待測物體

從上到下，分別為 蒂頭、樹葉、陳皮、創可貼、煙頭。

使用LabScanner進行掃描成像。

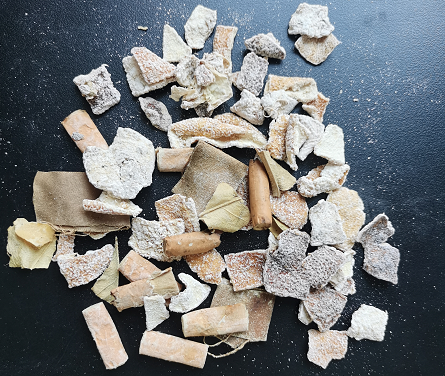

②打亂放置，雜亂無章排放，重新采樣一次。





3.4 分析

本次測試樣品中共有5種物質類型，每種物質會有生成特有的光譜曲線，通過原廠軟件分析所有物體的光譜特征和內嵌的光譜算法，可以正確的區分不同樣品類型并能賦予對應的不同顏色。



  ---五條光譜曲線---





---整齊擺放---

棕色 ：蒂頭

綠色 ：樹葉

橙色 ：陳皮

粉色 ：創可貼

藍色 ：煙頭





---雜亂擺放---

棕色 ：蒂頭

綠色 ：樹葉

橙色 ：陳皮

粉色 ：創可貼

藍色 ：煙頭



另外，可以將某次分析好的結果做成Mode模型，下次直接使用就能得到檢測果。



4. 實驗總結

  通過光譜識別的方法，用Specim Fx10e（400-1000nm）高光譜相機可以很好的做出陳皮等

混合物的識別，并且準確率高，速度快。

質量控制和異物檢測在食品工業中至關重要。在各種工業、農業的應用中，通過高光譜分

辨率的光譜信息與成像相結合的無損檢測方法，及時提供各種成分、異物檢測和質量損傷情況等，形成“征兆圖”，供診斷、決策和風險評估等使用。

 另外，通過廣泛實驗和實際應用，發現大部分物質成分，在近紅外900-1700nm，和短波紅外1000-2500nm有較好的吸收反射，在此波段范圍光譜特征明顯。建議同種應用，不同物質檢測需采用合適的波長范圍產品。
