單顆粒ICP-MS應用：納米管分析

隨著納米技術的應用日益頻繁，各種納米材料廣泛應用于各類產品當中。碳納米管（CNT）是使用最廣泛的納米材料之一，其年生產量高達上千噸。其生產過程通常會用到金屬催化劑，因此碳納米管表面可能殘留金屬納米粒子。 碳納米管的透射電子顯微鏡（TEM）圖像，深色區域為金屬顆粒，附著在無定形石墨材料和長單壁碳納米管上

測量碳納米管上的金屬含量是一項極大的挑戰。XRF 最大的缺陷是它測量的是樣品的金屬總量，而不是單根或若干根碳納米管上的金屬。TEM 可以測量單根碳納米管上的金屬或納米粒子，但過程十分緩慢冗長，一天之內只能測量少數幾個碳納米管樣品。傳統的 ICP-OES 和 ICP-MS 分析缺陷是它們需要完全消解碳納米管，而鑒于其化學惰性，這將是一項巨大的挑戰。

單顆粒 ICP-MS（SP-ICP-MS），無需樣品消解，通過監測瞬態金屬信號即可實現金屬量的半定量測量。SP-ICP-MS 還可以在一分鐘之內分別對上千根碳納米管進行快速測量，從而預估粒子的個數和含量。

本文介紹了單壁碳納米管（SWCNT）中釔（Y）（一種常用催化劑）的 SP-ICP-MS 測定方法。

樣品
單壁碳納米管是從溶液（Riverside，CA）中獲取的，為粉末狀。

儀器

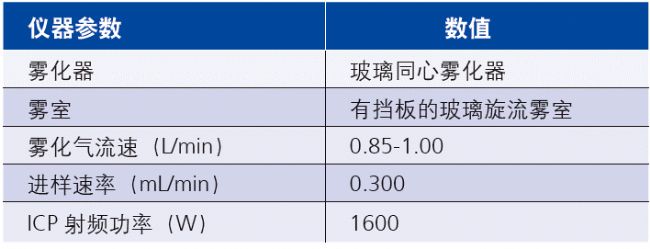

NexION 2000 ICP-MS

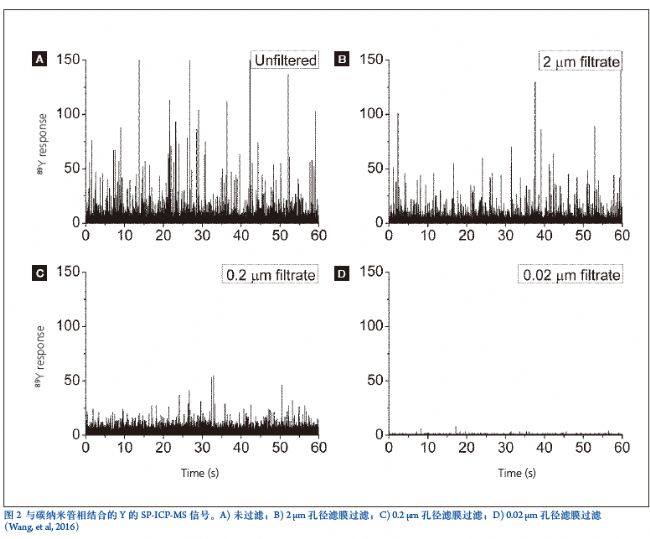

實驗結果： 圖2 顯示了 Y 的 SP-ICP-MS 信號，其中每個信號峰代表一根單壁碳納米管的 Y 信號。隨著過濾孔徑的越來越小，越來越少的碳納米管可以通過濾膜，因此 Y 信號越來越小。這說明 Y 納米粒子與碳納米管結合在一起，當碳納米管出現時，可以觀察到 Y 信號，當碳納米管被濾除時，Y 信號消失。

使用 Syngisitx 操作軟件納米模塊，可自動計算分析中的峰數，顯示本底脈沖和 Y 所生成脈沖的強度均值和中值。信號積分則反映出了單壁碳納米管中的金屬總量。該數值同使用酸消解后的樣品信號，是一致的。

結論
使用SP-ICP-MS技術，可在無需消解碳納米管（一個冗長繁瑣的過程）的情況下準確量化碳納米管中的金屬雜質。使用金屬雜質的含量可以推測單壁碳納米管的計數濃度，有效拓展了 ICP-MS 在納米材料領域的應用。

想要了解更多詳情，請掃描二維碼下載完整的應用報告。
