Chameleon全自動冷凍電鏡制樣系統助力解析 ABCC2 近原子分辨率

在結構生物學領域，冷凍電鏡蛋白的高分辨率解析一直是 “硬骨頭”—— 這類蛋白易受制樣過程中的物理擾動、氣液界面效應影響，出現結構域解離、顆粒取向優勢，最終導致分辨率上不去、結構不完整。

最近，國內冷凍電鏡服務領軍企業佰翱得（Biortus） 與英國 SPTLABTECH 的 Chameleon 全自動冷凍電鏡制樣系統聯手，以 ABCC2 蛋白（ABC 轉運蛋白 C 亞家族關鍵成員）為研究對象，交出了一份顛覆傳統制樣認知的 “成績單”：不僅實現了 ABCC2 蛋白 2.51Å 近原子分辨率完整結構解析，更驗證了 “全新的自動冷凍制樣” 模式在攻克難解析靶點時的核心優勢。

背景
ABC 轉運蛋白（ATP 結合盒轉運蛋白）是存在于所有生命形式中的一大類蛋白家族。它們是關鍵的分子機器，通過 ATP 水解供能，將多種底物跨細胞膜轉運。其功能對許多生命過程至關重要，包括營養物質攝取、毒素排出及細胞信號傳導等。

典型的 ABC 轉運蛋白包含兩個核心功能結構域：

• 跨膜結構域（TMDs）：通常由 6-12 個跨膜 α- 螺旋組成，貫穿脂質膜，構成底物轉運通道，負責識別并結合特定轉運分子。

核苷酸結合結構域（NBDs）：負責結合并水解 ATP，水解反應釋放的能量驅動跨膜結構域發生構象變化，使轉運蛋白在向內開放和向外開放的構象間交替轉換，從而推動底物跨膜轉運。

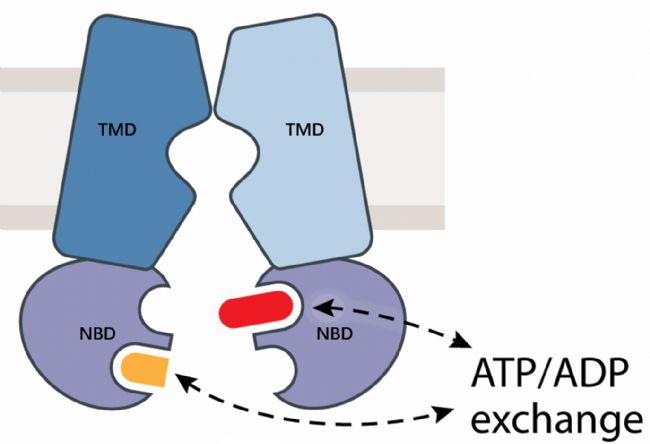

圖1  典型的 ABC 轉運蛋白示意圖

傳統制樣的 挑戰：ABCC2 的 NBD 結構域為何“消失”？
在冷凍電鏡解析中，“制樣” 是決定后續一切的基礎 —— 冰層質量、顆粒完整性、取向分布，直接影響最終重構結果。此前，常用的傳統濾紙吸附制樣技術，在 ABCC2 解析中暴露出明顯局限：

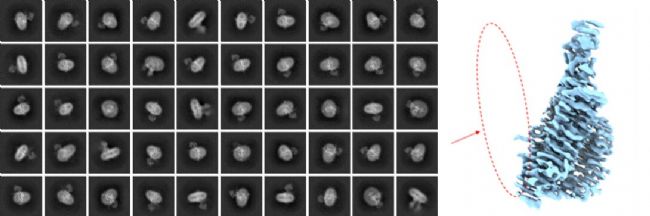

圖2  傳統制樣ABCC2 WT的3.3 Å分辨率的二維分類和三維密度圖
圖中紅色箭頭指示了缺失的NBD結構域位置，凸顯了結構的不完整性

如圖2，傳統制樣時，濾紙與樣品直接接觸產生的機械剪切力、數秒級的氣液界面暴露時間，導致 ABCC2 的脆弱結構域（尤其是維持功能關鍵的雙 NBD 結構域）大量解離。從2D Class數據顯示，野生型 ABCC2 完整顆粒占比極低，突變體也僅有 20% 顆粒保留雙 NBD，其余 80% 均缺失一個 NBD；

最終收集 96 萬 + 顆粒進行重構，樣品的最佳分辨率也僅能達到 2.8Å（且為缺失 NBD 的不完整結構），完整雙 NBD 結構的分辨率更是卡在 3.3Å，NBD 區域局部分辨率僅 4.0Å，無法滿足精細結構分析需求；緩慢的冷凍過程導致顆粒在冰層中取向集中，三維重構缺失關鍵角度信息，進一步限制分辨率提升。

Chameleon×佰翱得：從 “破局” 到 “極致” 的技術支持
面對 ABCC2 的解析難題，Chameleon 的 “黑科技” 制樣能力與佰翱得的全流程專業服務形成了完美互補，直接打破了傳統制樣的桎梏：

作為 SPTLABTECH 推出的新一代全自動制樣系統，Chameleon 的核心優勢在于從原理上規避了傳統制樣的缺陷，為 ABCC2 提供了更完美的冷凍環境：

• Blot-free 無濾紙設計：chameleon采用表面覆蓋納米纖維的自吸附載網，通過毛細作用自發吸附液體，完全避免濾紙與樣品的物理接觸，杜絕機械剪切力對 NBD 結構域的損傷；
• 毫秒級極速冷凍：從噴射加樣（單次僅需 6nL 樣品，大幅降低珍貴樣品消耗）到冷凍完成，使用160~400 ms不等的時間，將氣液界面暴露時間壓縮至 “瞬間”，牢牢穩定 ABCC2 的完整構象；
• AI 智能優化 + 全自動流程：內置高速攝像機實時監測液層吸附過程，AI 算法推薦最優制樣參數，不僅避免人為操作誤差，更能精準控制冰層厚度 —— 這為后續高分辨成像提供了的基礎。

Chameleon制樣結果

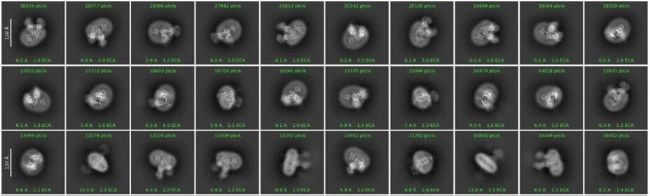

圖3 Chameleon制樣ABCC2的2D分類結果

所有類別均清晰顯示完整的雙NBD結構

Chameleon 制備的 ABCC2 樣品，完整雙 NBD 顆粒占比達到 100%，無論是 野生型還是突變型，均實現了結構完整性的 “零缺失”。

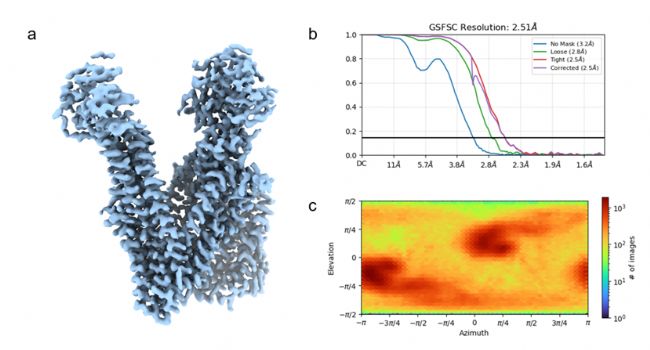

Chameleon 制備高濃度樣品（5.5mg/mL）在獲得海量高質量顆粒（749,051個）的同時，仍能保持100%顆粒的完整性，從而將分辨率進一步提升至2.51 Å，充分證明了該技術在處理敏感蛋白時的可靠性。且顆粒取向分布均勻，徹底解決了傳統制樣的核心痛點。

討論
傳統制樣依賴濾紙物理blotting來去除多余液體，這個過程不僅耗時（通常數秒），使蛋白長時間暴露于氣液界面（AWI），而AWI是導致蛋白變性、解離或展開的主要元兇之一。同時，濾紙與樣品的直接接觸可能對脆弱的膜蛋白復合物（如ABCC2）產生機械剪切力，直接導致結構域（如NBD）的撕裂或損傷。

而Chameleon采用超快速冷凍以及“Blot-free” 的樣品制備方式，它利用其專利的自吸附載網（表面覆蓋納米纖維），通過毛細作用自發吸附樣品液滴，完全避免了濾紙的物理接觸和擾動。同時更快的制樣速度有助于緩解取向優勢問題，促使顆粒以更隨機的方式被凍結，從而獲得更均勻的視角覆蓋，這為高分辨率重構提供了更完整的信息基礎。
