如何使用QCM-D檢測(cè)交聯(lián)和塌陷


生物相容性、抗菌性能和藥物輸送能力是某些材料和產(chǎn)品的關(guān)鍵性能指標(biāo)。通過(guò)對(duì)高分子刷、聚電解質(zhì)多層膜或水凝膠等進(jìn)行巧妙的材料設(shè)計(jì),也能實(shí)現(xiàn)的這些性能指標(biāo)。在對(duì)這些材料的界面特性進(jìn)行調(diào)節(jié)時(shí)的一個(gè)重要參數(shù)是分子層構(gòu)象如交聯(lián)和水合度。
表面上的高分子構(gòu)象對(duì)界面性質(zhì)的影響
具有不同構(gòu)象的高分子和聚電解質(zhì)如高分子刷、聚電解質(zhì)多層膜或水凝膠也即交聯(lián)高分子網(wǎng)絡(luò)，在許多需要調(diào)整界面特性以促進(jìn)其與周圍環(huán)境的某種相互作用的應(yīng)用中被使用。蛋白質(zhì)吸附、防止細(xì)菌粘附和藥物釋放等是一些典型的應(yīng)用。
由于界面處的分子構(gòu)象不同，高分子刷、聚電解質(zhì)多層膜或水凝膠都或多或少地存在水合化和粘彈性。分子構(gòu)象會(huì)對(duì)界面性質(zhì)具有重大影響，而界面性質(zhì)則反過(guò)來(lái)會(huì)影響其與環(huán)境的相互作用。
為了調(diào)節(jié)材料以得到其與環(huán)境所需的相互作用，諸如促進(jìn)蛋白質(zhì)吸附、防止細(xì)菌粘附或以刺激響應(yīng)方式釋放藥物等，我們就需要表界面高分子的構(gòu)象行為進(jìn)行表征。對(duì)表面變化敏感的QCM-D技術(shù)是一種可以用于評(píng)價(jià)分子層構(gòu)象的檢測(cè)手段。
監(jiān)測(cè)薄膜的水釋放和交聯(lián)
為了研究并定向調(diào)節(jié)分子薄膜的表界面特性，表征和了解諸如水合程度、從水合狀態(tài)到塌陷狀態(tài)或交聯(lián)狀態(tài)的轉(zhuǎn)變等的構(gòu)象行為非常重要，反之亦然。圖1中，高分子刷和其他薄膜的溶脹和塌縮可以通過(guò)QCM-D和其他技術(shù)來(lái)表征，這些技術(shù)通過(guò)檢測(cè)質(zhì)量變化而感知水的吸附和釋放。

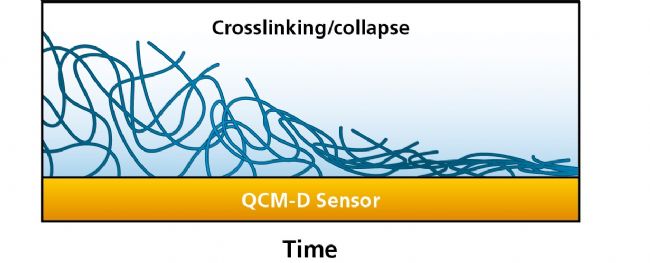

圖1. 從左到右，圖中顯示厚且水合度高的薄膜如何在表面上釋放水并塌縮成薄層薄膜。

塌縮和交聯(lián)示例
作為水合狀態(tài)和脫水狀態(tài)之間轉(zhuǎn)換的一個(gè)示例，讓我們來(lái)看一下由殼聚糖制備的高分子刷的膨脹和塌縮[1]。 殼聚糖分子刷的構(gòu)象取決于pH值和反陰離子的大小。在低pH值時(shí)，高分子刷是水溶性的，而當(dāng)pH值大于6.5時(shí)，它是塌縮線團(tuán)且不溶于水。

• 先在QCM-D芯片上涂覆高分子。
• 然后，將高分子刷暴露于不同pH值和反陰離子型溶液中，觀察其對(duì)薄膜厚度的影響。
• 圖2中的結(jié)果顯示，分子層在高pH值時(shí)溶脹，在低pH值時(shí)發(fā)生塌縮。

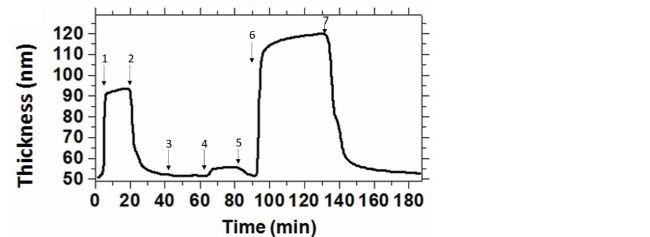

圖2¹. 暴露于不同pH值和反陰離子型溶液時(shí)殼聚糖層的厚度。
也可以使用陰離子來(lái)交聯(lián)高分子刷[1]。 如圖3所示，當(dāng)以檸檬酸根陰離子取代乙酸根陰離子時(shí)，它與高分子刷上的銨陽(yáng)離子形成離子交聯(lián)，這導(dǎo)致了高分子刷的塌縮。

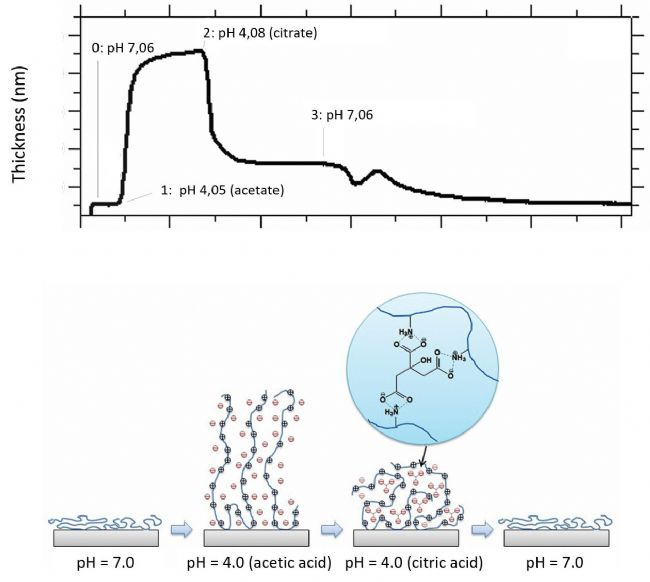

圖3¹. （上部）暴露于不同溶液pH值和反離子時(shí)殼聚糖分子刷的厚度。（下部）殼聚糖分子刷的結(jié)構(gòu)隨pH值和反離子類型變化的示意圖。
這些實(shí)驗(yàn)結(jié)果顯示了pH值和反離子的變化是如何引起薄膜的塌縮和交聯(lián)。研究結(jié)果可以幫助我們深入了解環(huán)境pH值和反離子大小對(duì)高分子刷構(gòu)象的影響。
如需詳細(xì)了解如何表征聚合物層的溶脹、交聯(lián)和塌縮，請(qǐng)下載附件中應(yīng)用文摘。
