ThermoInspector紅外熱成像監測方案
1 方案簡介
ThermoInspector是用于熱監控、分析和評估的自動化檢測系統。可用于材料（如塑料、金屬等）、生物、化學過程等及相應制造業等領域的工控、安防、質量控制監測和過程監測控制，如焊接、加熱、冷卻、鍛接、生物發酵等，可實時測量，記錄和評估熱信息，并與現有的機器控制系統和PLC配合使用。

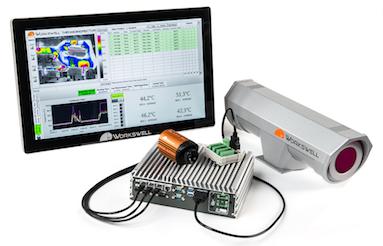

ThermoInspector系統包含一個中央處理單元，同時可支持多達4臺熱像儀。所有熱像儀均采用高靈敏度（優于0.03℃）紅外熱傳感器，溫度測量范圍可達﹢2000℃。正由于這些非凡的特性，它可以連續測量和評估被測產品表面的熱場，無論是塑料、金屬還是生物材料。因此，本系統可以檢查熱特性，例如熱梯度，最高或最低溫度，以及評估溫度沿熱斷面的分散情況，檢查所選區域中溫度上升的速度。
每個ThermoInspector系統均支持多相機熱輻射測量、相機控制、調色板設置、溫度范圍設置，和定義其他更多功能。用戶可選擇不同分辨率相機：640×512、336×256、160×128，也可選擇不同焦距鏡頭。
2 主要技術特點
n 全套完整紅外熱成像視覺方案
n LWIR640px、336px、160px分辨率可選
n 即插即用式安裝和簡易設置
n 強大的全屏可視化操作
n 圖形、表格、統計數據、OK/NOK指示燈
n 8x數字輸入輸出接口，4x以太網端口
n 通過以太網線和24V直流電供電
n IP65防護等級和觸摸屏保護
n 溫度范圍-25°C～150°C, -40°C °C～550°C，最高可選2000°C
3 兩種強大的中央處理單元

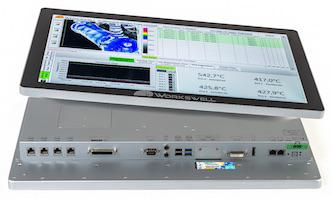

3.1 觸摸屏中央控制單元
n 工業化一體機解決方案
n 前面板IP65防護等級
n 快速簡易安裝
n VESA接口
n 全HD觸摸屏顯
n 4路PoE以太網端口
n 報警數字輸出
n 獨立輸入觸發器
n 24V DC輸入電源
n 為PLC額外提供2路以太網口
n 串行通信
3.2 無源中央控制器
ThermoInspector中央控制器使用無源控制器版本節省尺寸和成本，并采用與觸摸屏類型相同的性能和接口。用戶可以使用帶鍵盤的全高清液晶顯示器進行系統配置集成。尺寸僅有26×22×8 cm的無源控制器，是世界上最小的多鏡頭熱成像監測系統。
4 系統控制
4.1 實時成像
ThermoInspector自動檢測所有的紅外相機。用戶可設置不同的調色板顏色、等溫線、人工溫度范圍或改變相機測溫范圍。直觀的圖像界面便于檢查用戶配置和系統完整性。操作員可選擇不同類型的測量工具（點、線、矩形、圓等）并檢查實時數據流和值。
4.2 圖像評估

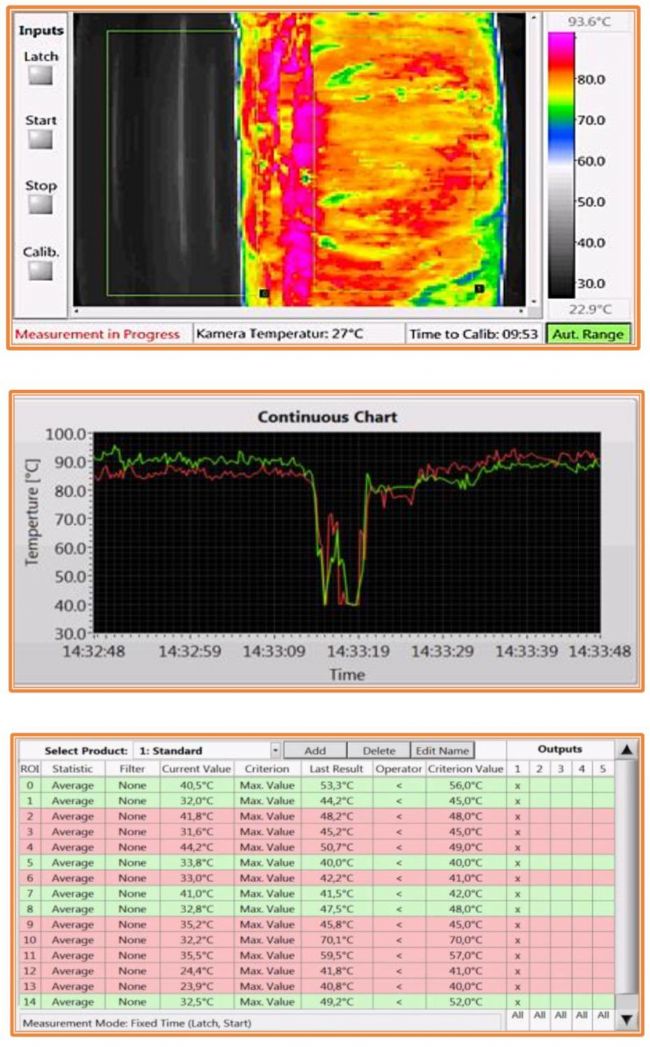

ThermoInspector系統在監測運行期間能直接在屏幕上顯示所有需要的數據和信息。從實時輻射流（最多4臺熱像儀），包括每個ROI（興趣區）的設置分析，到時間圖、溫度曲線和告知操作員的數字指示器。
4.3 報警和規則設置
在實際生產中，操作員應能設置不同分析方法來覆蓋多種工業應用領域。ThermoInspector提供了多種具有本地可設置發射率的測量工具，操作員還可定義統計標簽，如最大值，最小值，平均值，差值和中值等。當設置條件被破壞時，系統顯示報警并將數字信號輸出至PLC。
由于人性化且可配置的環境，ThermoInspector在很短時間內即可啟動運行。 本系統包含數百種已配備功能，可用于任何類型的應用，也正由于此，集成不需要編寫任何額外的算法。
5 應用領域
5.1 制造工業
n 塑料注塑制造
n 機械噴涂前火焰噴射穩定性
n 激光焊接時的臨界溫度
n 最終測試期間的整個組件
n 切割和壓力工具過熱
n 材料冷卻和預熱
n 鋁感應焊接
n 金屬釬焊和燒結
n 粘合或發泡等
5.2 安全與防火
n 塔樓和倉庫保護
n 物料存儲系統控制
n 廢物和煤炭輸送機
n 廢物和煤炭倉庫
n 周界監控
n 農業填埋
n 鋼包完整性控制
n 關鍵爐渣檢測
5.3 其他行業
n 食品和包裝行業
n 工程和金屬行業
n 造紙、紡織和木材行業
n 化工、玻璃和電子行業
n 農、林、生態環境領域
n 動、植物生理生態監測
