膜片鉗實驗軟件Clampex對溫控溫度實時采集的設置方法

前言

不少老師在使用溫控設備時想要記錄到當前浴液的實時溫度，但是默認情況下溫控的實時溫度是顯示在儀表上的，后期進行數據處理時，時間軸無法準確對應上。本文將對此問題進行細致描述，希望能幫助各位老師更好的完善實驗。

儀器連接

溫控設備本身的連線方法在工程師現場安裝時已經連接完畢，這里不再贅述。我們將對溫控和數模主機之間連線進行說明，讓clampex記錄到浴液實時溫度。

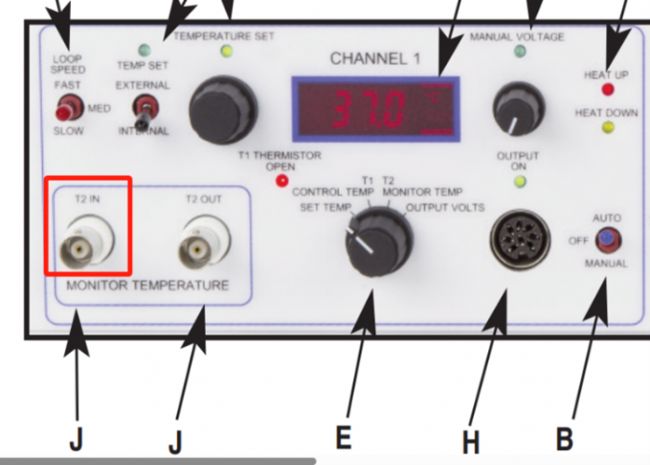

首先，把TA-29溫度反饋探頭放入到浴液中，并且BNC端連接在溫控主機的T2 IN口上，如下圖所示：

此探頭是防水熱敏探頭，它能將當前的實時溫度反饋給溫控主機，并顯示在數字屏幕上。放入時一定要將熱敏探頭全部浸入到浴液內，越靠近目標細胞顯示的溫度越接近實際溫度。

接下來我們需要把溫控主機與數模轉換器連接，需要一個足夠長的BNC線連接T2 OUT口和ANALOG INPUTS閑置的接口（圖中以3號口為例）。

T2 OUT 口會把當前熱敏探頭采集到的溫度以電壓信號的方式發出來，電壓與溫度的比例系數為100mv/℃。（例：當前采集到的實時溫度是10攝氏度，則輸出1000mv電壓）數模轉換器可將接收到的電壓信號轉換為想要的溫度信號，所以在此之前需要將數模的ANALOG INPUT 3口的比例系數進行編輯，從而采集到準確的溫度信息。

如果比例系數編輯錯誤，會對采集的溫度信號進行錯誤的放大或者縮小。例：當采集到的實時溫度為30攝氏度時，編輯錯誤的比例系數會導致clampex軟件上顯示的實時溫度為300攝氏度（比例放大10倍）或者3攝氏度（比例縮小10倍）。所以編輯比例系數尤為重要。

比例系數編輯

1、打開clampex軟件，在主界面選擇LAB BENCH快捷鍵，如圖：

2、在新彈出的lab bench窗口里選擇analog input 3（與溫控T2 OUT連接的口對應上），為了區分窗口名稱，我們需要新建一個窗口名。點擊右上角的Add添加一個新的窗口名：

3、為了方便識別，我們把新建窗口的名稱改成“溫度”英文單詞的縮寫TEMP。（clampex軟件盡量別用中文或者生僻字符，容易出現亂碼）。

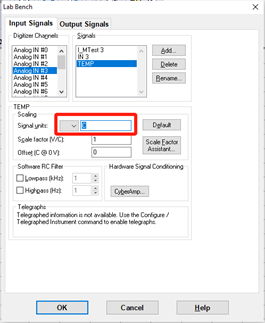

4、添加TEMP窗口后，把下面默認的單位從電壓V改成攝氏度℃。

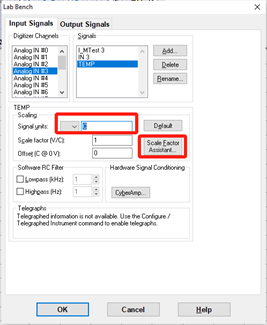

5、設置比例系數我們選擇比例設置助手選項：

6、新打開的界面中點擊NO，然后next，按照下圖種箭頭的指示勾選mV和mV/C，并且按照溫控儀的輸出說明寫上100（mv/c），接著點擊finish：

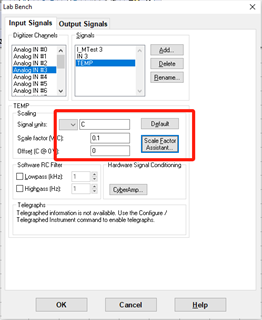

7、以上步驟完成后，比例系數就設置好了：

8、接下來我們需要把這個窗口在clampex主界面顯示出來，方便記錄時能隨時看到溫度曲線變化。首先點擊Edit protocol快捷鍵：

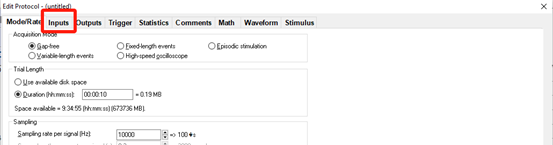

9、彈出的Edit protocol窗口選擇Inputs選項卡：

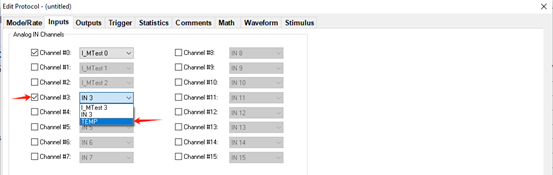

10、然后勾選channel 3，并在下拉欄里選擇剛才設置好的TEMP窗口，點擊OK：

11、這樣clampex主界面就添加了一個實時顯示溫度的窗口，可以直觀的看到溫度變化，并且可以跟著主數據一同記錄在Data文件中：

總結

以上即為膜片鉗實驗軟件Clampex對溫控溫度實時采集的設置方法，你學會了嗎？

如有其它問題，可繼續聯系我司應用服務工程師哦~
