xiRAY相機原理及功能簡介

xiRAY相機被選為世jie上第1臺11mpix微型ct掃描儀

一． 簡介


xiRAY11是一款新型大畫幅制冷X射線數碼相機，可在不影響樣品量的情況下實現高空間分辨率。

計算機群集選項支持快速掃描和三維重建，在大多數情況下，該功能需要使用多臺 電腦 并行重建掃描數據集的時間少于掃描持續時間。橫截面圖像以高達 8k x 8k 像素的各種格式生成。


此款相機被選中 - 在面對面測試中擊敗了其他X射線相機競爭對手

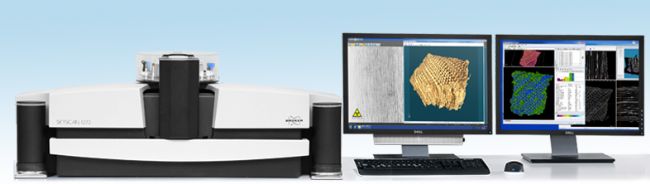

在一場面對面的比賽中，微型CT掃描儀制造商SkyScan（現為布魯克）選擇了我們的xiRAY11相機，而不是競爭的X射線相機，用于其下一代11萬像素微型CT掃描儀。


這幾乎是超級科學用相機

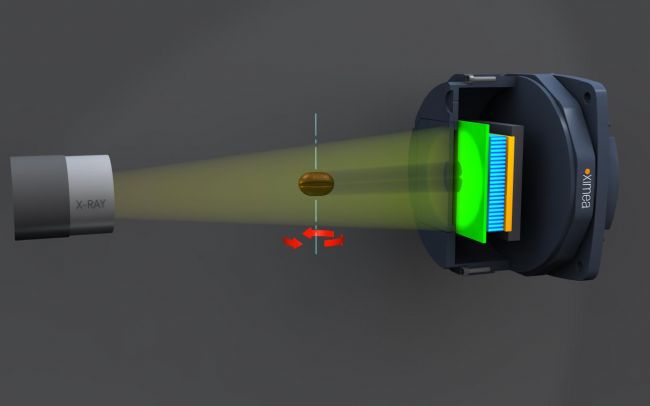

微型計算機斷層掃描或“micro-CT”是指類似于醫院CT（或“CAT”）掃描使用的3D X射線成像系統，但規模要小得多，分辨率大大提高。

Micro-CT掃描儀通常用于3D顯微鏡應用，客戶需要物體內部結構的無損、高分辨率3D圖像。

與典型的顯微鏡應用或電子顯微鏡不同，顯微CT掃描儀不需要專門或破壞性的樣品制備、染色或薄切片 - 單次掃描即可提供高分辨率樣品完整內部3D結構的圖像，而不會損壞樣品。


二． 內部結構---里面有什么

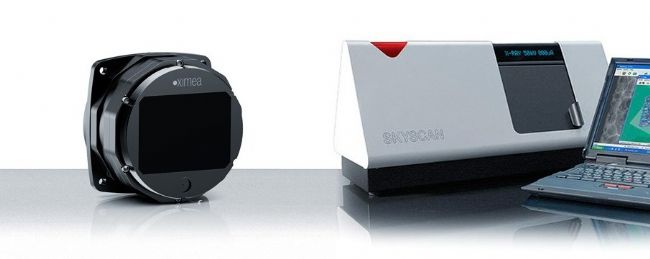

我們的xiRAY11 是一款 11Mpix、光纖耦合和制冷 X 射線相機，基于 Kodak 的 KAI-11002 傳感器。

xiRAY11還采用了我們專有的傳感器驅動技術CLEANPATH，使xiRAY11能夠提供具有14 x 36mm視野的水晶般清晰的24位圖像。

該相機在全分辨率模式下具有 4 fps 刷新率，在 12x4 像素合并模式下具有 4 fps 刷新率，以及用戶可設置的 12μs 至 500 秒曝光時間;所有這些功能都集中在一個尺寸僅為63 x 63 x 40mm的相機模塊中。

第二種型號稱為xiRAY16，分別配備了16 Mpix Kodak的KAI-16000傳感器。

我們來了，我們看到了，我們掃描了

這些xiRAY11特性共同為SkyScan的新型微型CT掃描儀提供了前所未有的分辨率、速度和性能，特別是與競爭的X射線相機中分辨率掃描方法相比。

在頭對頭測試中，xiRAY11 證明，與采用固定光源探測器設計的競爭性微型 CT 系統相比，它可以在中等分辨率下生成比競爭對手快幾倍的圖像，或者在相同的曝光時間內生成更高分辨率的圖像。

一． 樣品掃描展示

咖啡豆測試

來自咖啡豆重建結果的體積渲染，其右前角被數字移除。

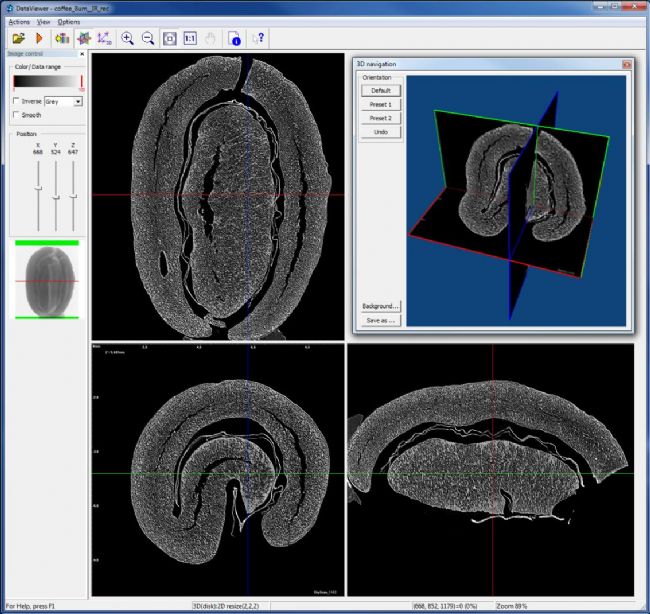

咖啡豆的三個正交虛擬切片，由以 8 微米各向同性分辨率運行的微型 CT 系統無損重建。

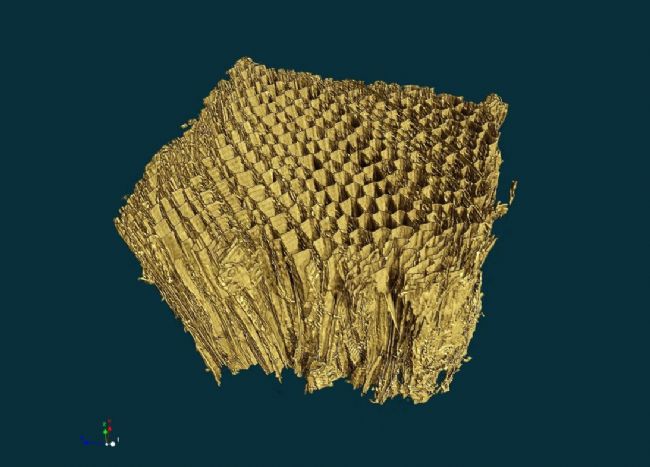

以 500nm 空間分辨率掃描的木材樣品重建結果的體積渲染

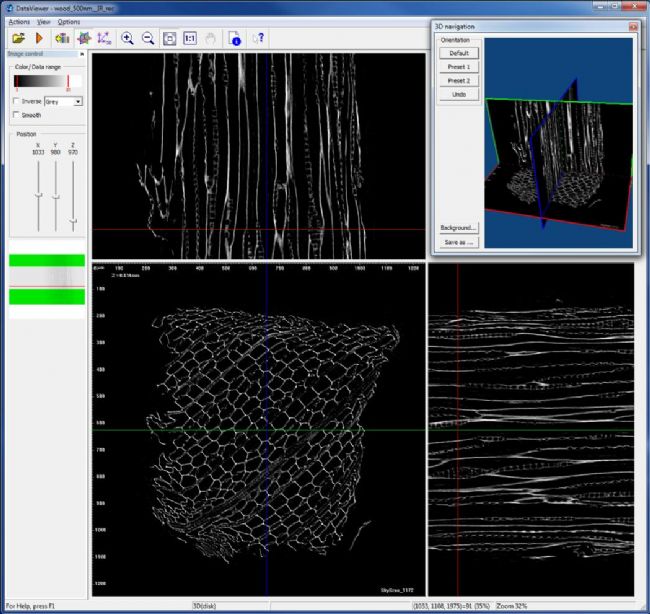

三個正交虛擬切片顯示木材樣品中的單個細胞，通過具有 500 納米各向同性分辨率的微 CT 系統對樣品進行了無損可視化檢測。

四． 總結

 我們的xiRAY11是一款新型大畫幅制冷X射線數碼相機，可在不影響樣品量的情況下實現高空間分辨率。

計算機群集選項支持快速掃描和重建吞吐量，在大多數情況下，該選項使用多臺 PC 并行重建掃描數據集的時間少于掃描持續時間。橫截面圖像以高達 8k x 8k 像素的各種格式生成。


 About SkyScan

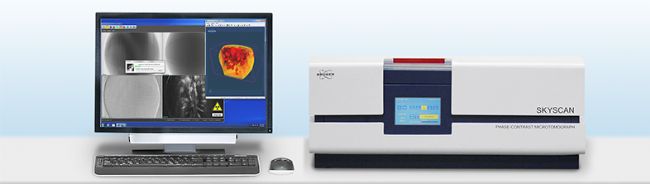

SkyScan專門從事物體內部微觀結構三維無損檢測研究系統的開發和制造 - 顯微斷層掃描或顯微CT。基于超過3年的經驗，SkyScan能夠在1995年建造第1臺商用臺式微型斷層掃描機。如今，SkyScan的標準商用顯微斷層掃描系統達到了亞微米范圍內的空間分辨率。

我們后期會更新一些X射線檢測的算法，以及更多的應用介紹，請持續關注我們！
