旋片式真空泵工作原理

   如圖為旋片泵的工作原理示意圖，旋片泵主要由定子、轉子、旋片、定蓋、彈簧等零件組成

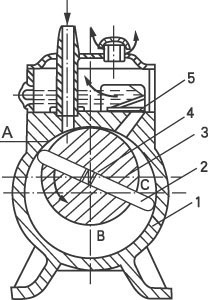

旋片泵工作原理示意圖

1-泵體; 2-旋片; 3-轉子; 4-彈簧; 5-排氣閥

。其結構是利用偏心地裝在定子腔內的轉子（轉子的外圓與定子的內表面相切兩者之間的間隙非常小）和轉子槽內滑動的借助彈簧張力和離心力緊貼在定子內壁的兩塊旋片，當轉子旋轉時，始終沿定子的內壁滑動。

   兩個旋片把轉子、定子內腔和定蓋所圍成的月牙型空間分隔成A、B、C三個部分，當轉子按圖示方向旋轉時，與吸氣口相通的空間A的容積不斷地增大，A空間的壓強不斷的降低，當A空間內的壓強低于被抽容器內的壓強，根據氣體壓強平衡的原理，被抽的氣體不斷地被抽進吸氣腔A，此時正處于吸氣過程。B腔的空間的容積正逐漸減小，壓力不斷地增大，此時正處于壓縮過程。而與排氣口相通的空間C的容積進一步地減小，C空間的壓強進一步的升高，當氣體的壓強大于排氣壓強時，被壓縮的氣體推開排氣閥，被抽的氣體不斷地穿過油箱內的油層而排至大氣中，在泵的連續運轉過程中，不斷地進行著吸氣、壓縮、排氣過程，從而達到連續抽氣的目的。

   排氣閥浸在油里以防止大氣流入泵中，油通過泵體上的間隙、油孔及排氣閥進入泵腔

雙級旋片式真空泵工作原理圖

1-高級排氣閥;2-通道;3-低級排氣閥

，使泵腔內所有運動的表面被油覆蓋，形成了吸氣腔與排氣腔的密封，同時油還充滿了一切有害空間，以消除它們對極限真空的影響。



   雙級旋片式真空泵由兩個工作室組成，兩室前后串聯，同向等速旋轉，Ⅰ室是低真空級，Ⅱ室是高真空級，被抽氣體由進氣口進入Ⅱ室，當進入的氣體壓力較高時，氣體經Ⅱ室壓縮，壓強急速增大，被壓縮的氣體不僅從高級排氣閥排出，而且經過中壁通道，進入Ⅰ室，在Ⅰ室被壓縮，從低級排氣閥排出；當進入Ⅱ室的氣體壓力較低時，雖經Ⅱ室的壓縮，也推不開高級排氣閥排出，氣體全部經中壁通道進入Ⅰ室，經Ⅰ室的繼續壓縮，由低級排氣閥排出，因此雙級旋片式真空泵比單級旋片式真空泵的極限真空高。
