如今，炙手可熱的激光技術創新可使此類應用受益，并實現高級別的實驗。在這篇文章中，我們將討論Evident的FV4000激光掃描共聚焦顯微鏡上的新型近紅外(NIR)方案如何為高級多色熒光成像提供動力。
在共聚焦顯微鏡檢查中同步采集5個以上通道
利用FV4000系統克服技術挑戰
利用FV4000系統克服技術挑戰
讓我們先來了解一下多色成像實驗的歷史。多年來，許多研究人員都使用DAPI和其他兩種顏色（通常是綠色和紅色光譜）進行免疫熒光檢測。
隨著抗體和成像系統的發展，有了更多的探測器和更出色的發射波長濾色鏡，四色免疫熒光開始流行。最常見的四色組合是將DAPI、綠色、紅色和近紅外色組合在一張圖像中。
但有兩個關鍵因素阻礙了第五或第六個通道的引入：
1.缺乏光束質量好的近紅外激光二極管
首先，適合共聚焦顯微鏡的光束質量好的近紅外激光二極管并不容易獲得。足夠的功率（但不能過高）、極低的功率波動和兼容的光束輪廓都是用于共聚焦成像的激光二極管的必要特征。但直到最近，在這些波長范圍內也只有少數近紅外激光二極管可供選擇。

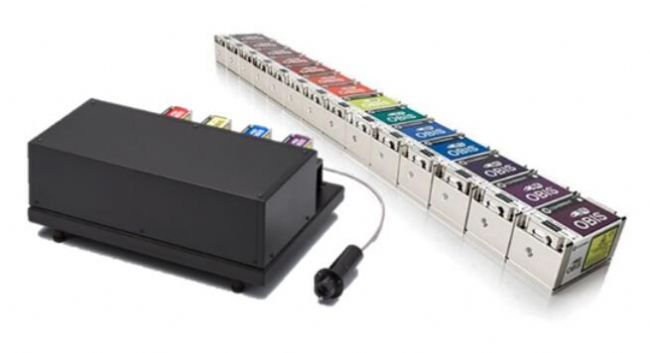

但由于全新激光二極管技術的出現，徹底改變了這一局面。我們的FV4000共聚焦顯微鏡現在提供685nm、730nm和785nm激光二極管，用于高效激發諸如下表所示的二級染料。
| 激光 | 熒光染料 | λ_Ex (nm) | λ_Em (nm) |
|---|---|---|---|
| LD685 | Alexa Fluor 680 | 679 | 702 |
| DyLight 680 | 692 | 712 | |
| Alexa Fluor 700 | 696 | 719 | |
| iRFP720 | 702 | 720 | |
| LD730 | ATTO 740 | 743 | 763 |
| DiR | 750 | 782 | |
| Alexa Fluor 750 | 752 | 779 | |
| Cy7 | 753 | 775 | |
| DyLight 755 | 754 | 776 | |
| LD785 | DyLight 800 | 777 | 794 |
| IR Dye 800CW | 778 | 794 | |
| Alexa Fluor 790 | 782 | 805 | |
| Cy7.5 | 790 | 810 |
以上染料以及越來越多的新型熒光團使得增加第五和第六個同步通道進行多色成像變得更具吸引力。
2.近紅外波長靈敏度降低的光電倍增管
實現高效近紅外成像的第二個挑戰是，許多被用作激光掃描共聚焦顯微鏡標準探測器的光電倍增管(PMT)在近紅外波長區域（750nm以上）的典型檢測波長下靈敏度下降。
這種近紅外探測范圍內靈敏度降低的情況，對于在可見光譜中部具有較高靈敏度的GaAsP PMT來說尤其如此。在750nm以上范圍內，GaAsP探測器的靈敏度非常低。

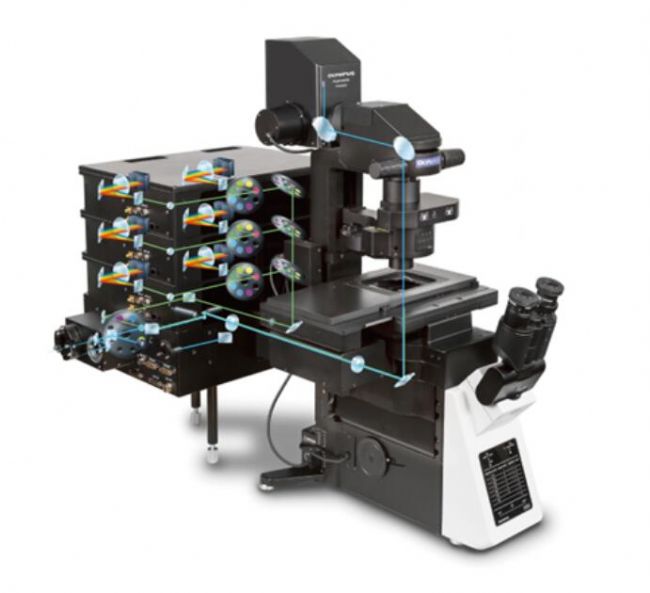

為了克服這一挑戰，我們在FV4000激光共聚焦顯微鏡中采用了SilVIR探測技術。我們的SilVIR探測器利用硅光電倍增管(SiPM)，這是一種半導體傳感器，可在400nm到900nm的寬波長范圍內采集高信噪比的熒光圖像。

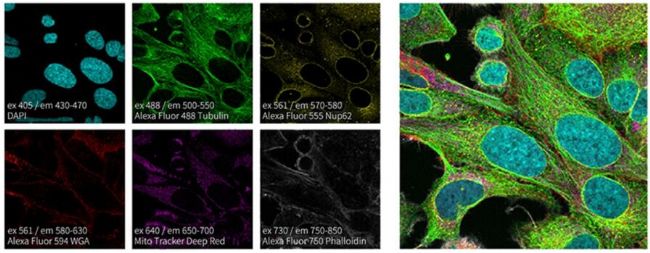

利用近紅外標記，實現5~6色熒光同步光譜成像
得益于這項技術，我們的FV4000系統可提供多達6個通道的SilVIR探測器，用于多色熒光應用。

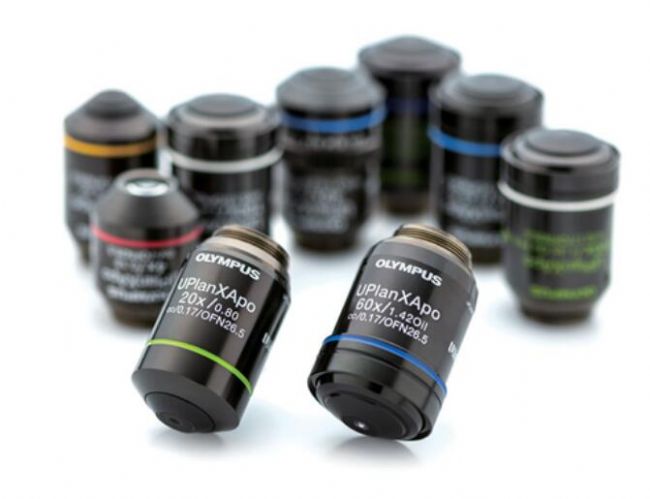

與我們的X Line高性能物鏡配套使用，F(xiàn)LUOVEW FV4000系統可在400-1000nm范圍內提供高質量的寬色差校正。SilVIR探測器和X-Line物鏡的結合使多色熒光成像和整體近紅外成像的可靠性大大提高。

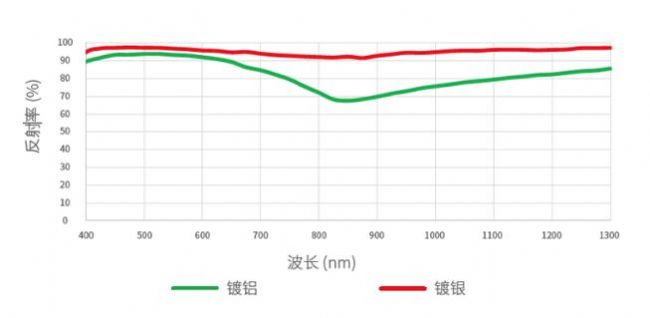

同時，近紅外成像的效率受到光路系統多方面的影響，物鏡的紅外透過率和檢測器的檢測效率毋庸置疑是核心因素，但對于激光掃描共聚焦系統，掃描單元的掃描振鏡涉及多次光路的傳輸，紅外的反射效率對圖像亮度的影響是指數級的，Evident共聚焦系統采用具有銀鍍膜的掃描振鏡，對比傳統鋁鍍膜，反射效率更高，在紅外波段的反射效率差異尤其明顯，這大大降低了紅外光信號的損失，保證了最終紅外信號的高靈敏探測。
秉承百年科學探索精神，Evident不斷為生命科學研究提供創新工具和解決方案，助力探索生命奧秘。想要進一步了解FV4000激光共聚焦顯微鏡如何助力您的科學研究，歡迎隨時聯系Evident申請演示，或識別以下二維碼，了解詳細的技術規格和案例應用。
更多精彩內容，敬請關注我們的視頻號：
