安捷倫1290液相更換入口閥和更換出口閥步驟圖示介紹

如果入口閥出現故障。所需的工具：扳手  14 mm  轉矩扳手 2 – 25 Nm
所需的部件： 部件號 說明 G4220-60022 入口閥（一級泵頭）
注意：為實現最佳性能和使用壽命并避免泄露，請使用設置為 10 Nm 的扭矩扳手來固定入口閥。

更換入口閥
1、關閉截止閥，以避免漏液。

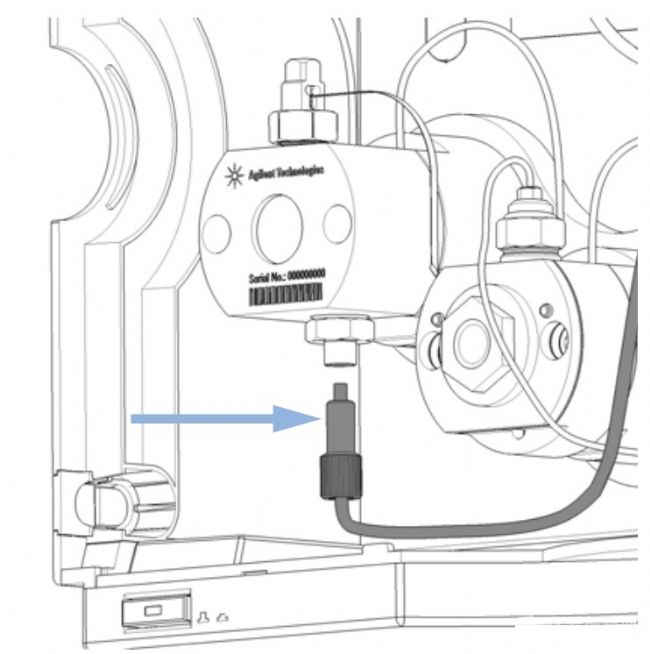

2、擰下入口閥的連接管。

‍

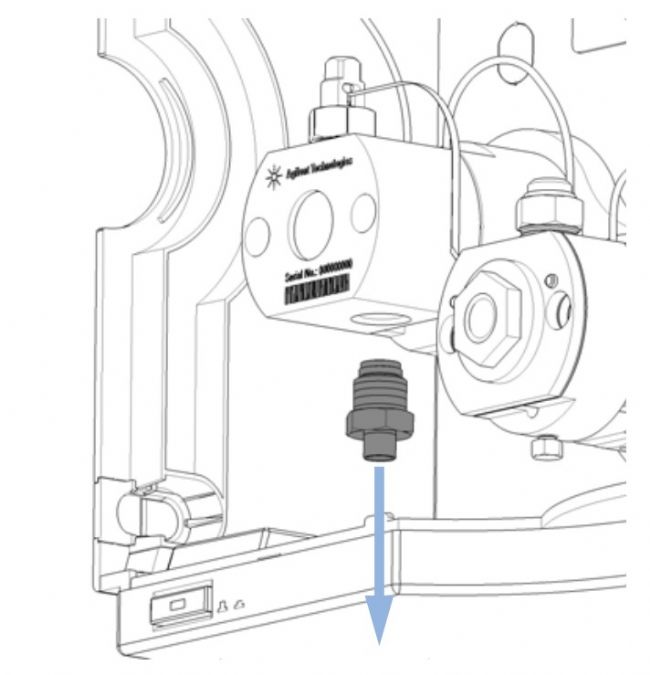

3、使用 14 mm 扳手?jǐn)Q松入口閥并卸下。

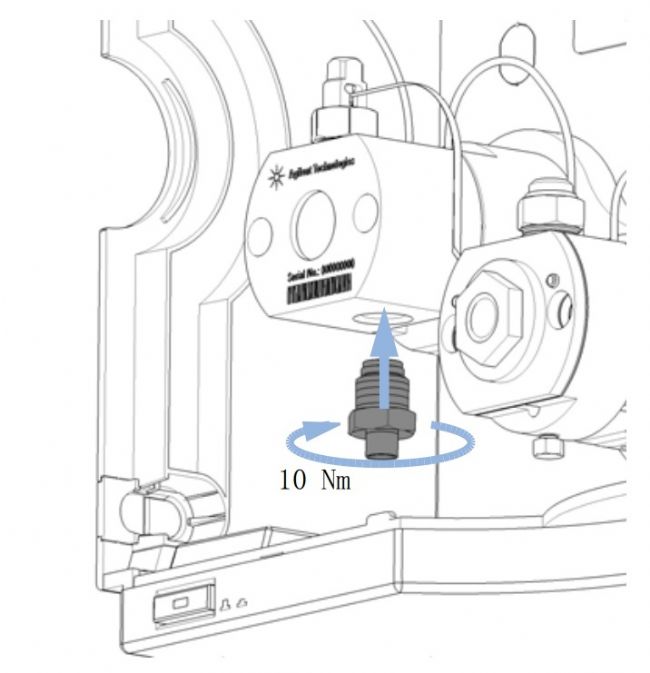

4、安裝入口閥并以 10 Nm 的扭矩擰緊；請使用 扭矩扳手 (14 mm)。

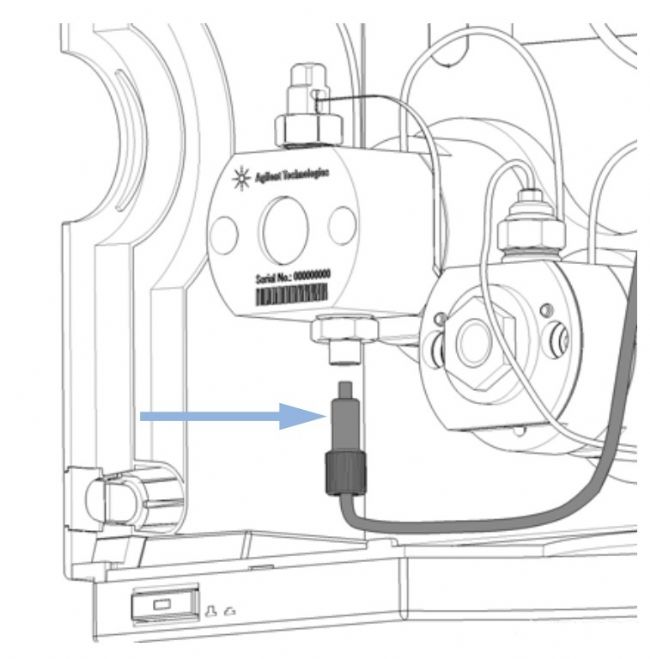

5、連接入口管到入口閥上。

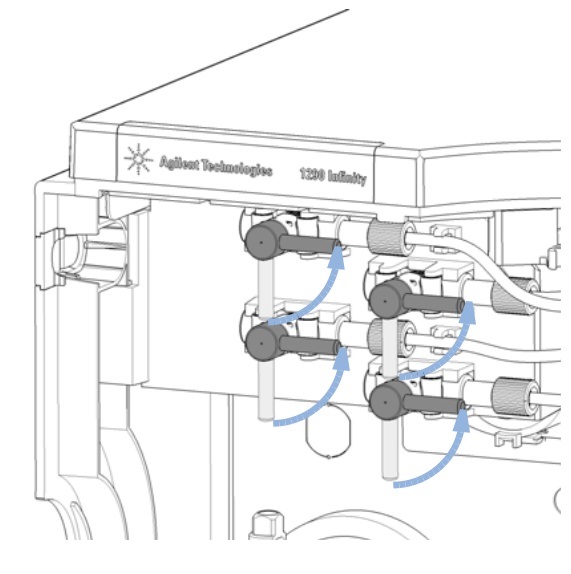

6、打開截止閥并沖洗洗脫以除去空氣。

更換出口閥

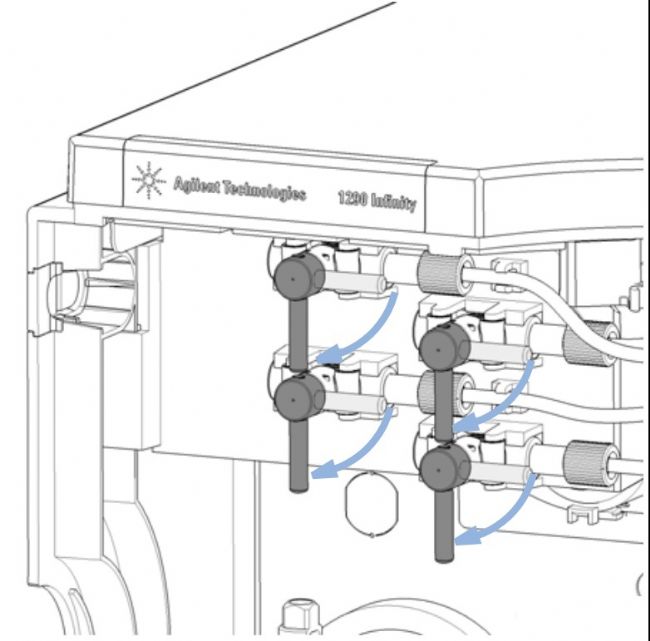

1、關閉截止閥，以避免漏液。

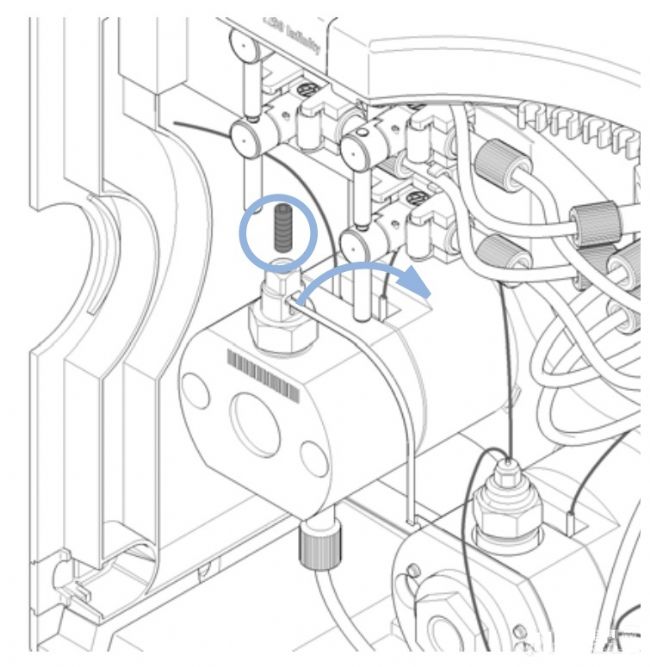

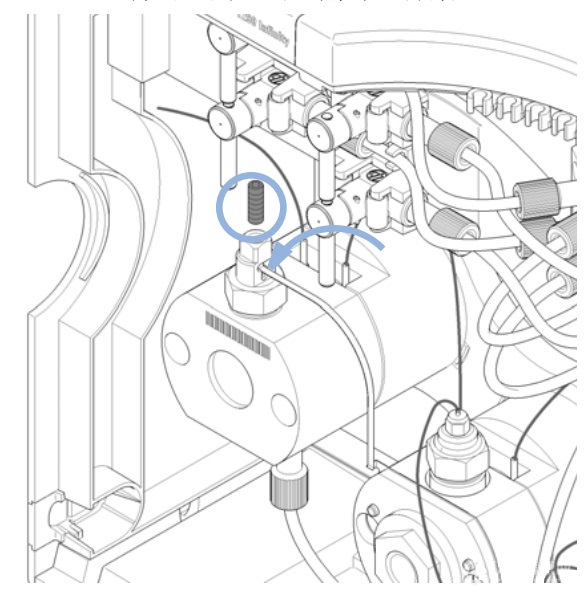

2、拉起毛細管，并從一級泵頭上卸下。

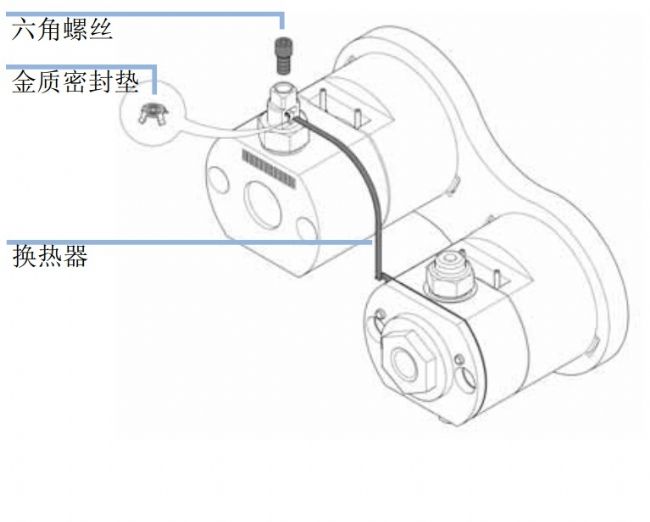

3、在出口閥和換熱器毛細管之間采用分流平板， 實現緊密連接。如果需要，可單獨更換密封 墊。

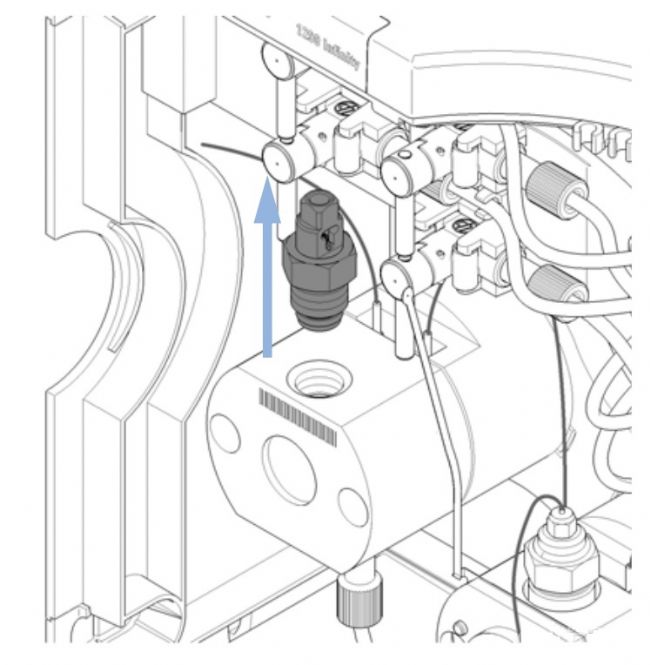

4、使用 14 mm 扳手?jǐn)Q松出口閥。

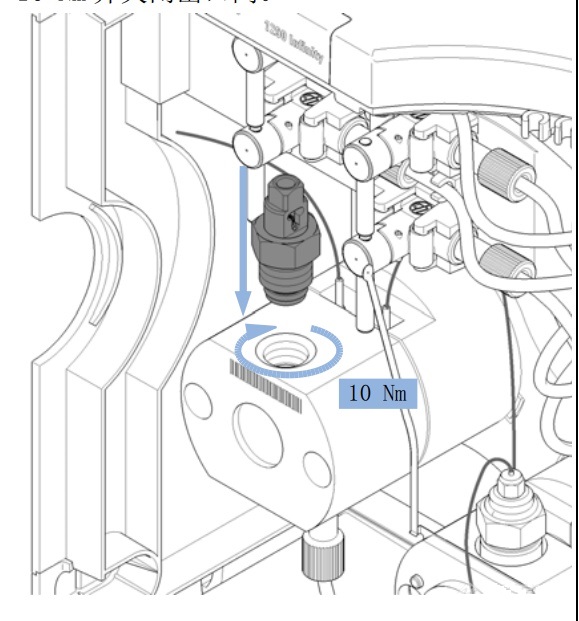

5、將出口閥插入泵頭。使用扭矩扳手，設置為 10 Nm 并關閉出口閥。

6、插入熱交換毛細管到出口閥的出口上。 使用 帶 2.5 mm 六角批頭的轉矩扳手，設定 3 Nm ，將出口閥上的六角螺絲擰緊。

7、打開截止閥并沖洗洗脫以除去空氣。
