讓痕量樣品分析簡簡單單——UPLC微流控芯片Trizaic

對于痕量樣品的液質分析，往往需要納升級液相（nanoLC）作為分離工具。但是由于納升液相采用極細管路（內徑25-100微米），以及極低流速（200-450nL/min）的原因，在nanoLC使用中，微小的操作誤差就會對其分離性能造成巨大影響，甚至導致實驗失敗。圖1（左）顯示了納升毛細管在切割使用中可能存在的問題。為了減小nanoLC的操作難度，沃特世推出了納升微流控芯片——Trizaic。它將眾多的管路與色譜柱整合為一體，在方寸之間實現了nanoLC 的輕松操作。Trizaic作為沃特世的納升級微流控芯片系統，以UPLC技術為起點，遠遠超越了其它微流控芯片產品目前的HPLC水平。自然而然，與其它微流控芯片比較，Trizaic天然地具有了UPLC較HPLC的巨大的性能優越性。通過兩者的對比， Miller教授于Current Trends in Mass Spectrometry期刊發表的論文中清晰地顯示出了Trizaic所能提供的，而HPLC級微流控芯片所無法企及的卓越性能（圖1右）。

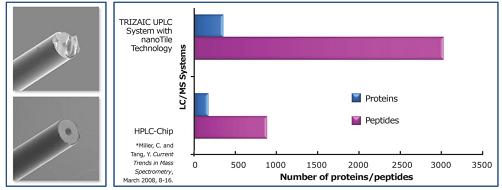

圖1. 左：納升液相切割放大圖。右：Trizaic與HPLC微流控芯片分析效果比較。

Trizaic不但具有強大的分離性能，在它的結構設計中，更是考慮到了實際使用的便捷性。其主要的特點如下：

■ Trizaic使用亞2納米級填料，這是其超群的分離性能的基礎。

■ Trap Column與 Analytical Column同時內置于Trizaic內，避免了連接納升管路所需的精細操作，也因此提高了實

驗的重現性和穩定性。

■ 不必分流，就可實現精確穩定的納升流速控制。不分流設計可為實驗室節省巨大的高純度流動相購買費用及廢液處理費用。

■ Trizaic可進行自動控溫，保證分離的精確重現性。

■ 自動儲存記錄Trizaic的使用情況，實驗追溯輕松便捷。

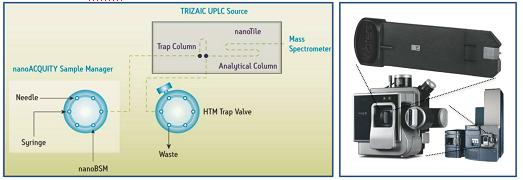

圖2. Trizaic內部結構示意圖（左圖中陰影中）及外觀（右）。

為了實現卓越的分離性能，不同于其它微流控芯片， 在Trizaic的設計中，沃特世創造性地使用了陶瓷材料，以適應UPLC所必需的材質強度。通過激光蝕刻、高溫加壓融合、信息儲存芯片植入等過程， Trizaic成品不但外觀小巧、使用簡便，更具有卓越的穩定性。在多達幾百的重復實驗中，T RIZAIC可以輕松做到并保持卓越的分離性能（圖3）。

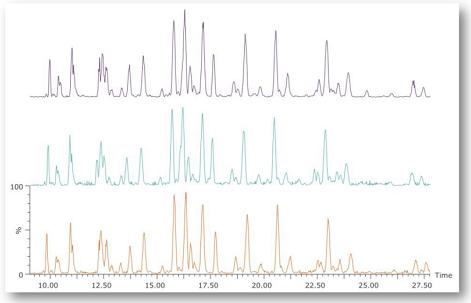

圖3. Enolase蛋白酶切混合物（70fmol）使用Trizaic分離分析。圖中從上至下依次為第15次、215次、475次重復實驗分析色譜圖。結果顯示出了Trizaic優秀的重現性和穩定性。
